직교 3D 뷰 작성

직교 3D 뷰는 3D 뷰에 건물 모델을 표시하며, 여기서는 카메라 거리와 상관 없이 모든 구성요소의 크기가 같습니다.

1. 평면도, 구획도 또는 입면도를 엽니다.
2. 뷰 탭작성 패널3D 뷰 드롭다운카메라를 클릭합니다.
3. 관리 탭뷰 패널카메라를 클릭합니다.
4. 옵션 막대에서 투시도 옵션을 선택 취소합니다.
5. 도면 영역에서 한 번 클릭하여 카메라를 배치하고 다시 클릭하여 대상 점을 배치합니다.
주: 기존 뷰에서 ViewCube를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 직교를 선택하여 투영 모드를 지정합니다.

현재 프로젝트에서 이름이 지정되지 않은 3D 뷰가 열리고 프로젝트 탐색기에 표시됩니다. 프로젝트에 이름이 지정되지 않은 뷰가 이미 있는 경우 3D 도구는 기존 뷰를 엽니다.

프로젝트 탐색기에서 뷰 이름을 마우스 오른쪽 버튼으로 클릭하고 이름 바꾸기를 클릭하여 기본 3D 뷰의 이름을 바꿀 수 있습니다. 이름이 지정된 3D 뷰는 프로젝트와 함께 저장됩니다. 이름이 지정되지 않은 기본 3D 뷰의 이름을 바꾸면 다음에 3D 도구를 클릭할 때 Revit LT은(는) 이름이 지정되지 않은 새 뷰를 엽니다.

구획 상자를 사용하여 3D 뷰의 가시 영역을 제한할 수 있습니다.

모델의 남동쪽 코너 위에 카메라를 배치하려면

1. 뷰 탭작성 패널3D 뷰 드롭다운기본 3D 뷰를 클릭합니다.

그러면 모델의 남동쪽 코너 위에 카메라가 배치되고 지층의 중심에 대상이 배치됩니다.

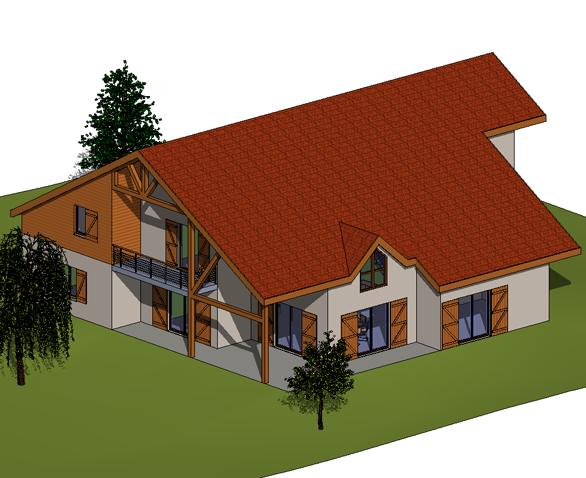

예제
