각 층에 특정 기능을 지정하면 층이 해당하는 기능 층에 결합될 수 있습니다. 층 기능에는 우선순위가 있습니다.
레이어 결합 규칙
- 구조 레이어는 가장 높은 우선순위(우선순위 1)를 가집니다.
- 마감재 2는 가장 낮음 우선순위(우선순위 5)를 가집니다.
-
Revit LT은 레이어를 가장 낮은 우선순위와 연결하기 전에 높은 우선순위의 레이어를 연결합니다.
예를 들어 두 개의 복합벽을 결합하는 경우를 가정해 보겠습니다. 우선순위 1인 첫 번째 벽의 레이어를 두 번째 벽에서 우선순위 1인 레이어에 결합합니다. 이 우선순위 1 레이어는 다른 우선순위 1 레이어에 결합되기 전에 우선순위가 더 낮은 레이어를 통과할 수 있습니다. 우선순위가 낮은 레이어는 우선순위가 같거나 더 높은 레이어를 통과할 수 없습니다.

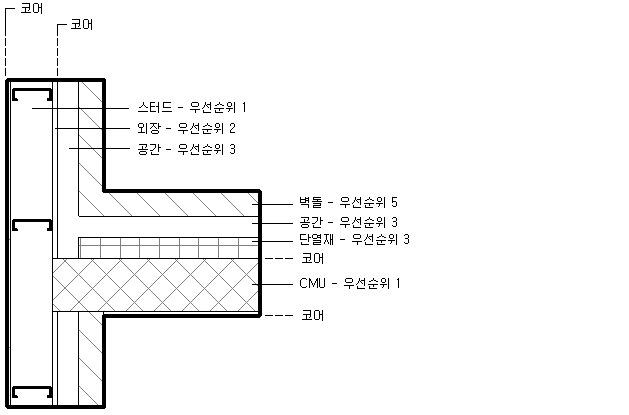

다음 그림에서는 더 높은 우선순위 레이어가 더 낮음 우선순위 레이어보다 먼저 결합되는 것을 보여줍니다. 수평 벽의 우선순위 1 CMU 레이어는 수직 벽의 우선순위 1 스터드 레이어에 도달할 때까지 모든 레이어를 통과합니다. 수평 벽의 단열재는 수직 벽의 공간을 통과하지 않습니다. 이는 둘 다 우선순위 3이고 코어 레이어 외부에 있기 때문입니다.
- 레이어 결합 시 두 개의 레이어가 동일한 재료를 사용할 경우에만 결합이 올바르게 정리됩니다. 두 개의 레이어가 서로 다른 재료를 사용할 경우 결합에 선이 나타납니다.
- Revit LT이 레이어를 정확히 일치시키려면 각 레이어에 기능이 지정되어 있어야 합니다.
- 한 벽의 코어 내부에 있는 레이어는 결합된 벽의 코어 외부에 있는 더 높은 우선순위의 레이어를 통과합니다. 코어 레이어는 우선순위 5로 설정된 경우에도 결합된 벽의 코어로 확장됩니다.

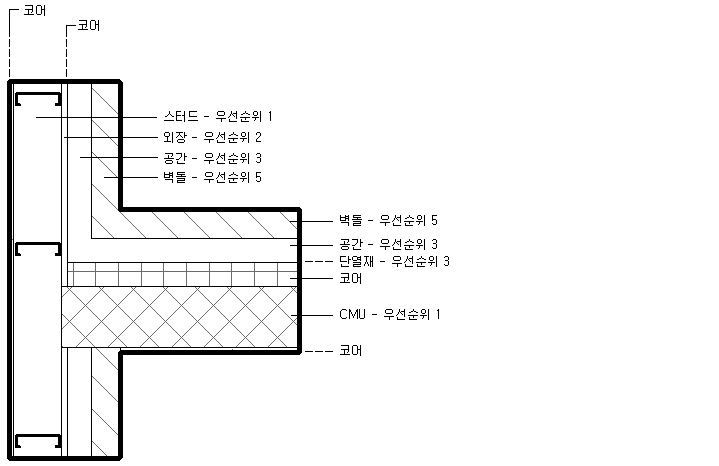

다음 그림에서는 코어 내부의 더 낮음 우선순위 레이어가 코어 외부의 더 높은 우선순위 레이어를 통과하는 방법을 보여줍니다. 수평 벽의 단열재 레이어가 코어 내부로 이동했습니다. 이제 단열재 레이어는 우선순위에 관계없이 코어 외부에 있는 모든 레이어를 통과할 수 있습니다.
레이어 기능
레이어에는 다음과 같은 기능을 지정할 수 있습니다.
- 구조 [1]: 벽, 바닥 또는 지붕의 나머지를 지탱하는 층.
- 하지재 [2]: 다른 재료에 대한 기초로 작용하는 합판 또는 석고 보드와 같은 재료.
- 단열/공기 층 [3]: 단열 및 공기 침투 방지.
- 멤브래인 층: 일반적으로 수증기 침투를 방지하는 막. 멤브래인 층의 두께는 0이어야 합니다.
- 마감재 1 [4]: 마감재 1은 일반적으로 외부 층입니다.
- 마감재 2 [5]: 마감재 2는 일반적으로 실내 층입니다.
주: 조합 편집 대화상자를 사용하여 요소 유형 레벨에서 레이어 우선순위를 사용자화할 수 있습니다(복합벽에 대한 조합 편집 대화상자 열기 참고).
