레벨링 영역 작성

제안된 대지 설계를 개발하기 위해 선택한 점에서 높이를 변경하여 지형의 레벨링 영역을 지정합니다.

레벨링 영역을 작성하려면 현재 상에서 기존 표면이 되어야 하는 지형 솔리드를 선택합니다. Revit LT은 원래 표면을 철거된 것으로 표시하고 경계가 일치하는 사본을 작성합니다. Revit LT은 해당 사본을 현재 상에서 새 상으로 표시합니다.

비디오: 절토 및 성토 토량 계산

지형을 레벨링하려면

1. 지형 솔리드를 표시되는 뷰를 엽니다.
2. 대지 탭대지 수정 패널(레벨링 영역)을 클릭합니다.
3. 레벨링 영역 편집 대화상자에서 다음 중 하나를 선택합니다.
   • 기존 지형 솔리드와 정확히 똑같은 새 지형 솔리드를 작성합니다.
   • 둘레 점만을 기준으로 새 지형 솔리드를 작성합니다.
4. 지형 솔리드를 선택합니다.

   표면을 편집하고 있는 경우 Revit LT에서 스케치 모드를 시작합니다. 점의 높이를 추가, 삭제 또는 변경할 수 있습니다.

5. 표면 편집을 마치면 수정을 클릭합니다.

새 레벨링 영역을 끌어도 원래 레벨링 영역은 그대로 남아 있습니다. 원래 영역을 선택하고 마우스 오른쪽 버튼을 클릭한 다음 요소 특성을 클릭합니다. 철거된 상 특성은 현재 상의 값을 가지고 있습니다.

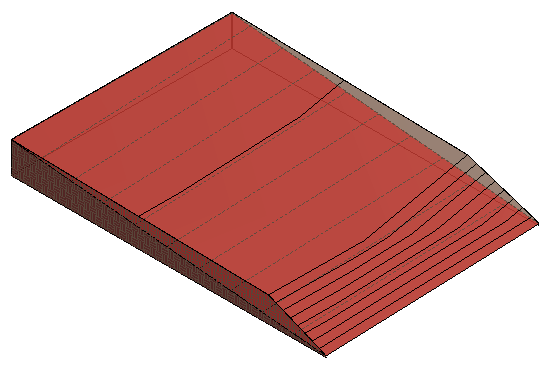

예제
