이전에는 Revit에서만 사용할 수 있었던 슬래브 모양 편집 도구를 이제 Revit LT에서 사용할 수 있습니다.
모양 편집
모양 편집 도구를 사용하여 평평하고 경사가 없는 모서리 또는 경사 화살표, 지붕 및 바닥 요소의 표면을 변경합니다. 배수 또는 기타 필요한 편집을 위해 고도가 변경되는 점과 모서리를 추가하여 모델에서 바닥 및 지붕의 실제 조건을 모델링합니다. 모양 편집은 또한 지형 요소에서 모델의 지형 조건을 모델링하는 데도 사용됩니다.
점과 모서리를 편집하여 독립적으로 경사지는 소구역으로 요소 표면의 모양을 지정합니다.
모양 편집 정보를 참고하십시오.
고도 컨트롤
모양 편집 중에 점을 추가할 때 높이 기준 설정을 사용하여 점의 상대적 고도를 정의합니다. 다음에서 높이를 측정하도록 선택할 수 있습니다.
- 현재 레벨
- 프로젝트 기준점
- 측량 기준점
- 내부 원점
선택한 기준으로부터의 절대 고도에서 점을 추가할지 또는 기존 표면으로부터 지정된 거리만큼 간격띄우기할지 결정할 수 있습니다.

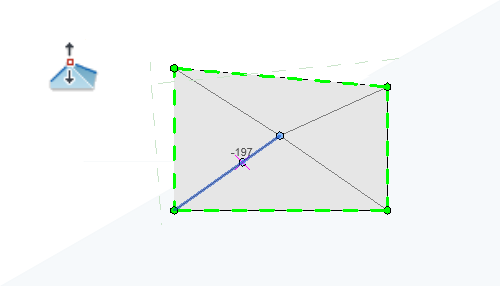

모양 편집 중에 커서 바로 아래에 위치한 표면의 고도가 커서 근처에 표시됩니다. 이 화면표시를 사용하여 모델의 요소에 대한 모양을 보다 정확하게 편집할 수 있습니다.
자세한 정보는 요소의 모양 수정을 참고하십시오.
