사용자 정의 특성 연관

연관은 UDP(사용자 정의 특성)를 사용할 수 있는 도면요소 클래스를 정의합니다.

예를 들어 UDP가 변경 지시와 연관되어 있으면 해당 변경 지시만 해당 UDP를 사용할 수 있습니다.

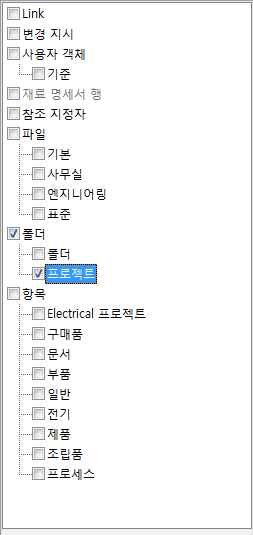

또한 UDP는 특정 도면요소 하위 클래스와만 연관될 수 있습니다. 예를 들어 프로젝트 유형의 폴더만 해당 UDP를 사용할 수 있도록 UDP를 작성할 수 있습니다.

새 UDP가 도면요소 클래스와 연관되어 있지 않으면 해당 도면요소에 대한 특성 그리드에 표시되지 않습니다.

연관	설명
재료 명세서 행	BOM(재료 명세서) 행 연관을 사용하여 사용자 BOM 행 특성을 작성합니다. 참고: BOM 연관이 있는 특성을 다른 특성과 연관시킬 수는 없습니다. 이러한 특성은 BOM 뷰에만 표시될 수 있습니다.
변경 지시	변경 지시 연관을 사용하여 사용자 변경 지시 특성을 작성합니다.
사용자 객체	사용자 객체 연관을 사용하여 사용자 객체 특성을 작성합니다. 사용자 특성은 특정 범주 유형(예: 기준)으로 제한될 수 있습니다.
파일	파일 특성 연관을 사용하여 사용자 파일 특성을 작성합니다. 사용자 특성은 특정 범주 유형(예: 기준 또는 엔지니어링)의 파일로 제한될 수 있습니다.
폴더	폴더 연관을 사용하여 사용자 폴더 특성을 작성합니다. 사용자 특성은 폴더 하위 클래스(예: 기본 폴더 또는 프로젝트)로 제한될 수 있습니다.
항목	항목 연관을 사용하여 사용자 항목 특성을 작성합니다. 사용자 특성은 특정 유형의 항목 하위 클래스(예: 부품 또는 문서)로 제한될 수 있습니다.
링크	링크는 다음 두 항목 간의 참조입니다. 두 개의 정의된 사용자 객체 도면요소 사용자 객체와 파일, 폴더 또는 항목 도면요소 폴더와 파일, 폴더 또는 항목 도면요소 링크 연관을 사용하여 사용자 객체 링크 특성을 작성하여 사용자 객체와 다른 도면요소 클래스 간의 링크 데이터를 추적합니다. 가져온 팩토리 특성은 이 링크 연관을 선택된 상태로 표시합니다. 참고: 링크 특성은 Vault 사용자 인터페이스(리스트 및 탭)의 사용자 지정 뷰를 통해서는 액세스할 수 없습니다. 관리자가 링크 특성을 표시할 수 있도록 사용자 탭을 작성해야 합니다.
참조 지정자	참조 지정자는 항목에 태그가 지정되는 방식, 해당 위치 또는 설치 정보를 표시하여 Electrical 사용자가 BOM을 보다 쉽게 볼 수 있도록 하는 특성입니다. 참조 지정자 연관을 사용하여 참조 지정자 뷰에 표시될 수 있는 사용자 참조 지정자 특성을 작성합니다.
