특성 매핑
특성을 사용자 정의 특성(UDP)에 매핑할 수 있으므로 기본 파일의 값(예: 파일 특성)이 하위 UDP에 기록됩니다.
매핑 우선순위는 Vault 객체에 특성을 쓰는 순서를 결정합니다. 특정 객체에 두 개 이상의 특성을 쓰는 경우 순위가 가장 높은 특성이 우선합니다.
- 파일 및 항목 UDP가 둘 다 동일한 파일 특성에 매핑되면 항목 UDP가 우선합니다.
- 날짜를 포함하는 텍스트 또는 번호를 포함하는 텍스트 매핑: 모든 클라이언트 및 서버가 동일한 언어의 로케일에 있을 때 모두 잘 작동됩니다. 혼합 로케일이 값을 사용하면 직관적이지 않은 방식으로 변환될 수 있고 원치 않은 결과가 생길 수 있습니다. 그러므로 서버 및 모든 클라이언트가 동일한 로케일에서 작동되도록 설정되었을 때 날짜를 포함하는 텍스트 또는 번호를 포함하는 텍스트 매핑을 하는 것이 좋습니다.
- 특성 매핑의 경우 일부 데이터 유형에는 동일한 클라이언트 언어가 필요합니다. 자세한 내용은 배치 계획을 참조하십시오.
매핑 구성 가져오기 및 내보내기
파일 특성은 다음과 같은 두 가지 방법으로 Vault에 추가됩니다.
- 특정 파일 특성 정의는 클라이언트와 함께 제공되어 이미 Vault에 포함되어 있습니다.
- 파일에 대한 새 특성 정의가 작성으로 설정되어 있는 경우 Vault에 파일을 추가하면 해당 정의만 캡처합니다. 그렇지 않으면 해당 파일에 대해 Vault에 이미 정의되어 있는 특성 정의만 작성되어 불필요한 특성 정의 또는 중복을 줄입니다.
특성 매핑 액세스
- 도구 > 관리 > Vault 설정을 선택합니다.
- Vault 설정 대화상자에서 동작 탭을 클릭합니다.
- 특성 섹션에서 특성을 클릭합니다.
- 특성 정의 대화상자에서 편집할 특성을 선택하고 편집을 클릭합니다.
- 매핑 탭을 선택하여 특성 매핑을 추가하거나 제거합니다.
새 특성 매핑 작성

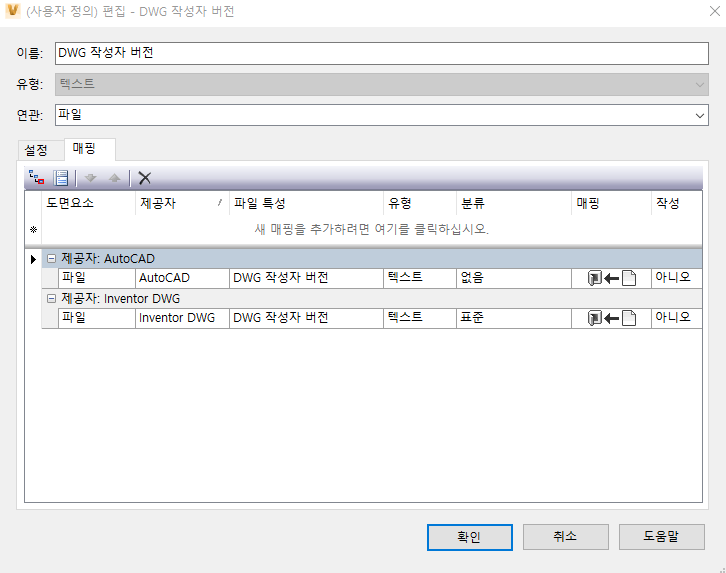

새(또는 기존) 특성 대화상자에서 매핑 탭을 선택합니다.
도면요소 열 아래에 있는 (새 매핑을 추가하려면 여기를 클릭하십시오.) 필드를 클릭합니다.
도면요소: 이 특성을 파일 또는 항목에/에서 매핑할 항목을 선택합니다. 특성에 매핑이 여러 개 있을 수 있어 파일과 항목 둘 다에 매핑할 수 있지만 파일과 항목은 별도로 매핑해야 합니다.
공급자: 선택한 도면요소 유형에 사용 가능한 옵션 리스트를 표시합니다. 이러한 파일은 AutoCAD 또는 Inventor 도면 및 모형, Office 문서, PDF 파일 등과 같은 CAD 파일일 수 있습니다.
파일 특성: 파일 특성 옵션은 도면요소 유형에 따라 달라집니다. 도면요소 유형이 파일이면 파일 시스템 또는 Vault에서 파일 특성을 선택할 수 있습니다. 도면요소 유형이 항목인 경우 Vault에 있는 파일에만 매핑할 수 있습니다.

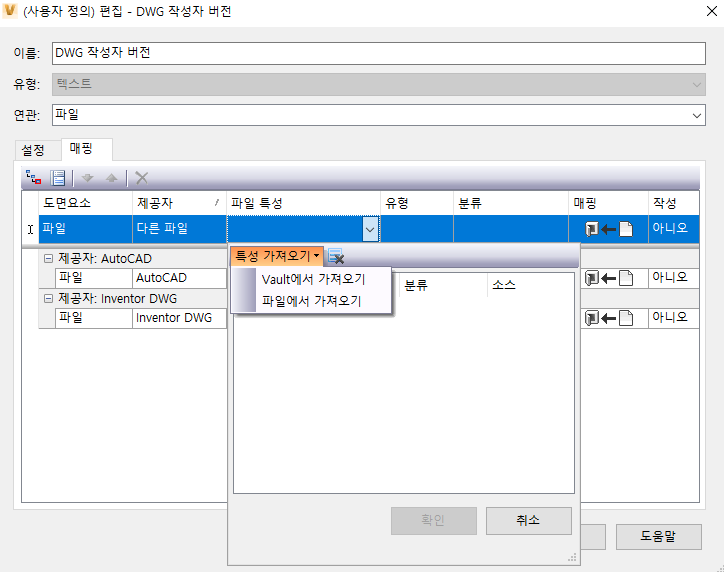

파일 특성 아래 필드를 클릭한 다음 특성 가져오기를 클릭합니다.
Vault 또는 소스 파일에서 특성을 가져올지 선택합니다.
파일 선택 대화상자에서 가져오려는 파일을 찾습니다. 열기를 클릭합니다.
지정한 소스에서 가져올 수 있는 특성으로 특성 가져오기 리스트가 업데이트됩니다.
확인을 클릭하여 가져온 특성 리스트를 저장하고 매핑을 작성합니다.
가져온 특성을 모두 제거하려면 언제든지 특성 리스트 지우기 아이콘
을 클릭합니다.
유형: 선택한 특성을 기준으로 합니다(텍스트, 날짜, 번호 등 파일 특성과 연관된 데이터 유형에 따라 다름).
분류: 파일 특성이 표준 특성인지 사용자 특성인지 나타냅니다.
매핑: Vault 특성과 파일 특성 간에 공유 중인 데이터의 내보내기/가져오기 방법을 Vault에 알립니다. 이 방법은 다음과 같을 수 있습니다.
- Vault에서 파일로
- 파일에서 Vault로
- 양방향
작성: Vault에서 파일에 특성을 작성할지 여부를 결정합니다(없는 경우). 매핑 방향이 파일에서 Vault이면 이 옵션은 아니요로 설정됩니다. Vault의 특성은 이런 방식으로 작성할 수 없기 때문입니다.
참고: 작성 옵션을 "아니요"로 설정하면 파일에 특성이 없으므로 특성 준수는 null 또는 빈 특성 값을 처리합니다. 작성 옵션을 "예"로 설정하면 특성에 올바른 값이 기록됩니다.AutoCAD 블록 속성의 경우 작성 옵션에는 "없음" 값만 사용할 수 있습니다.
참고: 일부 필드는 편집할 수 없으므로 매핑을 크게 변경해야 하는 경우 매핑을 삭제하고 새로 작성해야 할 수 있습니다.매핑 탭에서 모든 변경 사항을 적용하고 특성 편집 대화상자로 되돌아가려면 확인을 클릭합니다.
매핑 우선순위 편집
리스트 맨 위에 있는 특성은 리스트 아래 있는 특성보다 우선합니다. 매핑 탭에서 위로 이동 및 아래로 이동 화살표를 사용하여 리스트를 재구성할 수 있습니다.
- 매핑 탭에서 우선순위를 지정하려는 특성을 선택하고 필요에 따라 위로 이동 또는 아래로 이동 화살표 아이콘을 클릭하여 매핑 우선순위를 변경합니다.
- 모든 변경 사항을 적용하고 특성 정의 대화상자로 되돌아가려면 확인을 클릭합니다.
Inventor 도면에 대해 매핑된 특성 동기화
Vault 클라이언트에서 Inventor로 Inventor 도면에 대해 매핑된 특성을 동기화하는 방법을 사용자화합니다.
기본적으로 도면은 Inventor Server를 사용하여 업데이트됩니다. 즉, 문서를 업데이트하려는 경우 Inventor에서 해당 문서를 열어야 합니다. 다음 태그를 통해 Inventor 도면을 업데이트할 수도 있습니다.
<add key="UpdateDrawingDocINV" value="1"/>
Vault 설치 디렉토리(C:\Program Files\Autodesk\Vault Professional <연도>\Explorer\Connectivity.VaultPro.exe.config) 내의 XML 구성 파일에서 찾을 수 있습니다. 그러나 이 태그를 사용하면 동기화 성능이 저하되는 것을 확인할 수 있습니다.
이전 버전의 Inventor 도면을 업데이트하려면 UpdateRevBlockMigrateLatestINV도 "True"로 설정해야 합니다.
