Polilinia to sekwencja połączonych segmentów linii utworzonych jako pojedynczy obiekt. Można utworzyć prostoliniowe segmenty linii, segmenty łuków lub kombinacje obu.
Niektóre z powodów decyzji o użyciu polilinii to:
- Wierzchołki pozostają połączone nawet po edycji za pomocą uchwytów

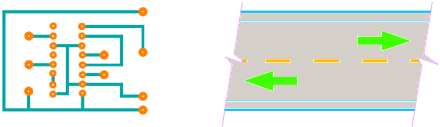

- Bezwzględna szerokość linii (jako alternatywa dla względnej szerokości linii), która może być stała lub malejąca w segmencie
- Przenoszenie i kopiowanie polilinii jako jednostki
- Łatwe tworzenie prostokątów i wieloboków jako pojedynczych obiektów
- Inteligentna aplikacja nieciągłych rodzajów linii w wierzchołkach
- Łatwe wyciąganie brył 3D w programie AutoCAD
Modyfikowanie polilinii
Istnieje kilka metod zmiany kształtu i wyglądu polilinii.

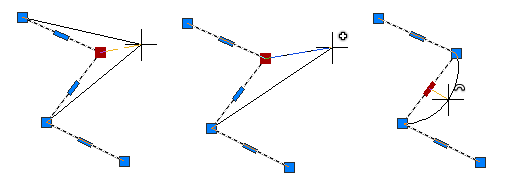

Po wybraniu polilinii można użyć uchwytów w celu przesunięcia, dodania lub usunięcia poszczególnych wierzchołków oraz przekształcania segmentów łukowych i prostych.
Można również przekształcić polilinię w polilinię dopasowaną do splajnu lub do krzywej.

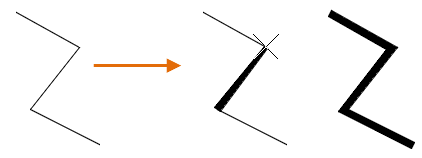

Do zmiany szerokości poszczególnych segmentów lub całej polilinii należy użyć polecenia EDPLIN.
Rodzaje linii i wierzchołki polilinii

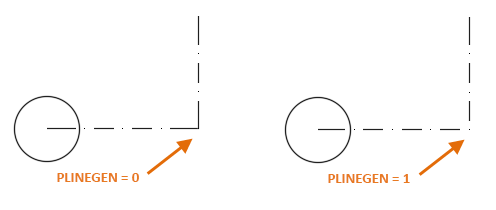

W przypadku polilinii można określić, czy wzór rodzaju linii będzie rozłożony symetrycznie w każdym segmencie, czy też zachowa ciągłość na całej długości między wierzchołkami.
Użyj zmiennej systemowej PLINEGEN do określenia tej opcji dla nowych obiektów. Istniejące polilinie można zaktualizować na palecie Właściwości w ustawieniu Generowanie rodzaju linii.
Format polilinii: polilinie uproszczone i „starsze”
Polilinia uproszczona jest definiowana jako pojedynczy obiekt, który zawiera informacje definiujące każdy z wierzchołków polilinii, w przeciwieństwie do „starszych” polilinii, które są definiowane jako zbiory wielu obiektów definiujących poszczególne wierzchołki polilinii. „Starsza” polilinia może być polilinią 2D lub 3D, podczas gdy polilinia uproszczona może być tylko polilinią 2D.
Polilinie uproszczone są szybciej wyświetlane i zajmują mniej miejsca na dysku oraz pamięci RAM niż „starsze” polilinie 2D. Od wersji 14 programu AutoCAD polilinie 3D są zawsze tworzone jako „starsze” polilinie, a polilinie 2D są tworzone jako polilinie uproszczone, chyba że są zakrzywione lub dopasowane za pomocą polecenia EDPLIN programu AutoCAD. Gdy rysunek z wcześniejszej wersji zostaje otwarty w programie AutoCAD w wersji 14 lub nowszej, wszystkie polilinie 2D są automatycznie przekształcane w polilinie uproszczone, chyba że zostały zakrzywione lub dopasowane albo zawierają dane rozszerzone (xdata).
