LAYOUTMERGE (Express Tool)

Łączy określone układy w jeden układ.

Uwaga: Polecenie -LAYOUTMERGE pozwala połączyć określone układy w jeden układ z poziomu wiersza polecenia.

Wyszukiwanie

Przykład

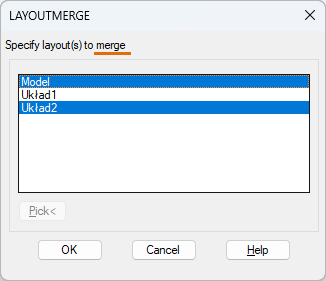

Określ układy źródłowe, które mają zostać scalone:

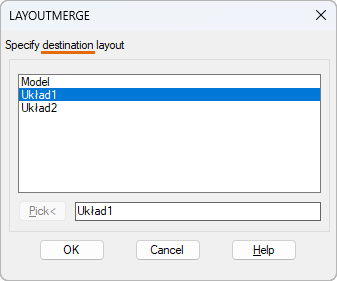

Określ układ docelowy, w którym chcesz je połączyć, lub podaj nazwę dla nowego układu:

Dostępna jest również wersja dla wiersza polecenia: -LAYOUTMERGE. Te monity są wyświetlane w następujący sposób:

Specify layout(s) to merge or [?] (Określ układy do scalenia lub [?]): układ1,układ2 Wprowadź nazwy układów i/lub symbole wieloznaczne, oddzielone przecinkami

Specify destination layout or [?] <Model> (Określ układ docelowy lub [?] <Model>)): Określ nazwę istniejącego układu lub wprowadź nową nazwę, aby utworzyć nowy układ

Delete unused layouts? <Y> (Usunąć nieużywane układy? <Y>):

Każdy scalony układ będzie miał odpowiadający mu zapisany widok w docelowym układzie i zostanie oznaczony prostokątem i identyfikatorem tekstu na warstwie DEFPOINTS.

Uwaga: Identyfikatory uchwytów obiektów są zmieniane dla wszystkich scalonych obiektów.

Plik

layoutmerge.lsp
