SZKICUJ (polecenie)

Tworzy ciąg odręcznie narysowanych segmentów linii.

Wyszukiwanie

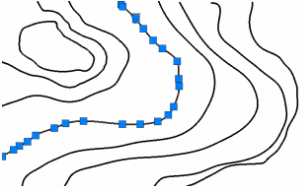

Szkicowanie jest przydatne do tworzenia nieregularnych obwiedni lub przerysowywania za pomocą digitizera. Przed rozpoczęciem szkicowania należy określić typ obiektu (linia, polilinia lub splajn), przyrost i tolerancję.

Wyświetlane są następujące monity.

Szkic

Umożliwia utworzenie szkicu.

Typ

Umożliwia określenie typu obiektu dla linii szkicu. (SKPOLY — zmienna systemowa)

• Linia
• Polilinia
• Splajn

Uwaga: Zmienna systemowa PLINETYPE określa typ polilinii 2D, która jest tworzona, gdy dla parametru Typ wybrano wartość Polilinia.

Przyrost

Definiuje długość każdego odręcznego segmentu linii. Aby utworzyć linię, konieczne będzie przesunięcie urządzenia wskazującego na większą odległość niż wartość przyrostu. (SKETCHINC — zmienna systemowa)

Tolerancja

Umożliwia określenie w przypadku splajnów, jak blisko krzywa splajnu będzie dopasowana do szkicu odręcznego. (SKTOLERANCE — zmienna systemowa)
