Inteligentne bloki: wyszukiwanie i przekształcanie

Program AutoCAD 2025 oferuje więcej rozwiązań inteligentnych bloków, które usprawniają proces projektowania. W tej wersji można łatwo przekształcać wiele wystąpień wybranej geometrii w bloki.

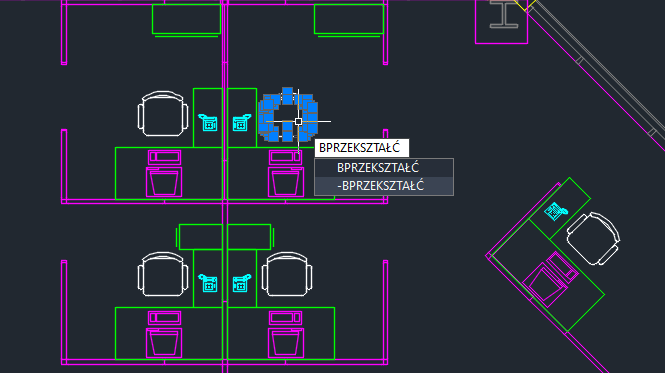

Po wybraniu geometrii do przekształcenia program AutoCAD znajduje i wyróżnia wszystkie wystąpienia tej samej geometrii. Następnie można wybrać przekształcenie wybranej geometrii i znalezionych wystąpień w blok.

W przypadku przekształcania w istniejący blok dostępnych jest kilka opcji. Można wybrać blok z bieżącego rysunku, ostatnio używany blok lub podobne bloki w bibliotece bloków zidentyfikowane przez algorytm uczenia maszynowego.

Uwaga: Bloki sugerowane przez uczenie maszynowe są dostępne tylko w programie AutoCAD.

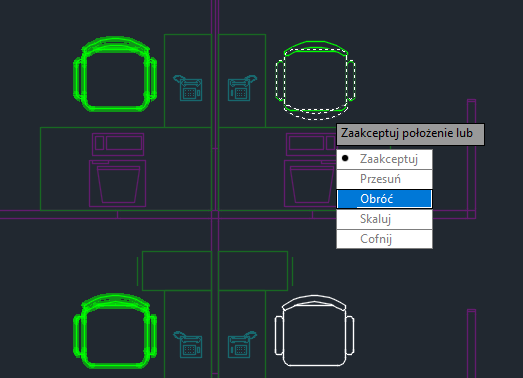

Po wybraniu istniejącej definicji bloku można dostosować skalę i obrót, aby określić, w jaki sposób wybrana definicja bloku ma zastępować znalezione wystąpienia.

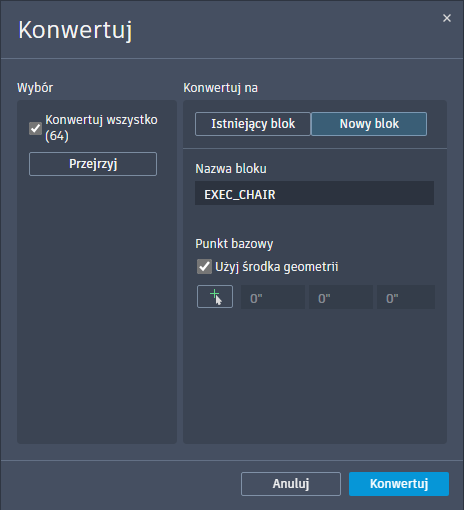

Ewentualnie można przekształcić obiekt źródłowy lub wybrane wystąpienia w nowy blok. W oknie dialogowym Konwertuj zdefiniuj nowy blok, określając nazwę bloku i punkt wstawienia. Domyślnie jako punkt wstawienia jest ustawiony środek wybranej geometrii.

Możliwość szybkiego przekształcania powtarzającej się geometrii w bloki minimalizuje nadmiarowość w procesie projektowania i udostępnia szerszy zakres opcji przy porządkowaniu rysunków.

Nowe polecenia

BPRZEKSZTAŁĆ — otwiera okno dialogowe Konwertuj i przekształca wybraną geometrię oraz identyczne wystąpienia w bloki.

-BPRZEKSZTAŁĆ — w wierszu polecenia przekształca wybrane elementy i identyczne wystąpienia w bloki.

Nowe zmienne systemowe

BLOCKEXCLUDECOLOR — ustawia wyróżnienie kolorem dla zidentyfikowanych wystąpień, które nie powinny być przekształcane w bloki.

BLOCKINCLUDECOLOR — ustawia wyróżnienie kolorem dla zidentyfikowanych wystąpień, które mogą zostać przekształcone w bloki.

BLOCKTARGETCOLOR — ustawia wyróżnienie kolorem dla określonego wystąpienia, na podstawie którego utworzono nową definicję bloku.
