Przekształca wybrane elementy i identyczne wystąpienia w bloki.

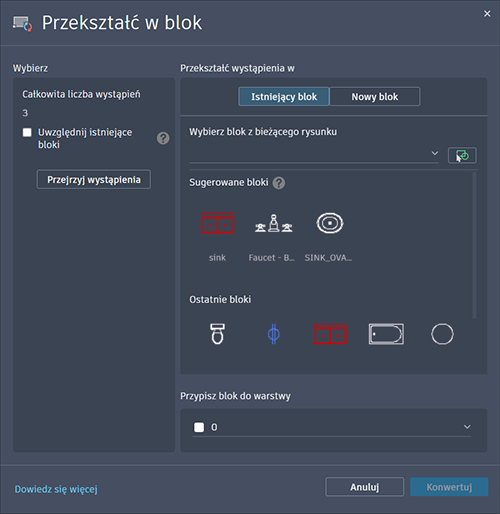

BPRZEKSZTAŁĆ (polecenie): Wybierz obiekt, aby znaleźć pasujące wystąpienia do przekształcenia w bloki
Lista opcji
Wyświetlane są następujące opcje.
Wybierz
Udostępnia opcje wyboru i przeglądania wystąpień wybranych do konwersji bloków. Wyświetla również całkowitą liczbę wystąpień.
- Uwzględnij istniejące bloki
-
Określa, czy przekształcać bloki w bieżącym rysunku i geometrię zawierającą bloki, czy tylko obiekt źródłowy.
- Przejrzyj wystąpienia
-
Tymczasowo zamyka okno dialogowe, aby umożliwić przejrzenie wybranych wystąpień na potrzeby przekształcenia bloków na bieżącym rysunku.
Przekształć wystąpienia w
Udostępnia opcję umożliwiającą określenie, czy wybrane wystąpienia mają zostać przekształcone w istniejący blok, czy też ma zostać utworzony nowy blok.
- Istniejący blok
-
Przekształca wybrane wystąpienia w istniejący blok.
- Wybierz blok z bieżącego rysunku. Wyświetla listę dostępnych bloków na rysunku.
- Wybierz z rysunku (
). Tymczasowo zamyka okno dialogowe, aby umożliwić określenie istniejącego bloku z bieżącego rysunku, w który należy przekształcić wybrane wystąpienia.
- Sugerowane bloki. Wyświetla blok sugerowany przez uczenie maszynowe.
Uwaga: Bloki sugerowane przez uczenie maszynowe są dostępne tylko w programie AutoCAD.
- Ostatnie bloki. Wyświetla listę ostatnio używanych bloków.
- Nowy blok
-
Przekształca wybrane wystąpienia w nowy element bloku.
- Nadaj nazwę nowemu blokowi. Określa nazwę nowo tworzonego bloku.
- Punkt bazowy. Określa punkt wstawienia nowego bloku, który wskazuje jego położenie na rysunku. Domyślnie jako punkt wstawienia jest ustawiony środek określonej geometrii.
Przypisz blok do warstwy
Udostępnia opcję wyboru warstwy, do której ma zostać przypisany blok.
