W obszarze modelu można podzielić obszar rysunku na jeden lub kilka prostokątnych obszarów zwanych rzutniami obszaru modelu.
Rzutnie to obszary wyświetlające różne widoki modelu użytkownika. W dużych lub złożonych rysunkach wyświetlenie wielu widoków skraca czas potrzebny na powiększenie, pomniejszenie lub panoramowanie pojedynczego widoku. Błędy pominięte w jednym widoku mogą być widoczne w innym.
Poniżej zamieszczono kilka przykładów konfiguracji rzutni obszaru modelu. Za pomocą polecenia RZUTNIE można zapisywać i przywracać konfiguracje rzutni według nazw.
Podczas wyświetlania wielu rzutni ta wyróżniona niebieskim prostokątem jest nazywana bieżącą rzutnią.
- Polecenia sterujące widokiem, takie jak panoramowanie i powiększanie, mają zastosowanie tylko do bieżącej rzutni.
- Polecenia tworzenia lub modyfikowania obiektów są uruchamiane w bieżącej rzutni, ale wyniki można zastosować do modelu i będą wtedy widoczne także w innych rzutniach.
- Polecenie można uruchomić w jednej rzutni i zakończyć w innej.
- Kliknięcie wewnątrz rzutni ustawia ją jako bieżącą.
Modyfikowanie rzutni obszaru modelu
W konfiguracji rzutni można zmienić rozmiar, kształt i liczbę rzutni obszaru modelu:

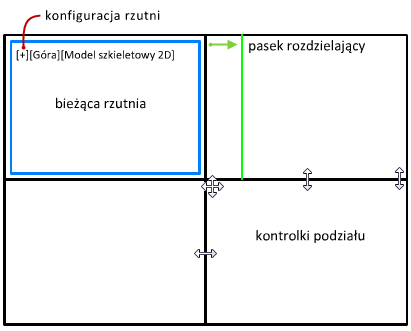

- Aby wybrać konfigurację rzutni, kliknij przycisk [+] lub [-] w lewym górnym rogu rzutni.
- Aby dopasować ich rozmiar, przeciągnij obwiednie rzutni.
- Jeśli podczas przeciągania obwiedni rzutni będzie wciśnięty klawisz CTRL, zostanie wyświetlony zielony pasek podziału i będzie można utworzyć nowe rzutnie. Można także przeciągnąć skrajne kontrolki podziału.
- Aby usunąć rzutnię, przeciągnij obwiednię rzutni na inną obwiednię.
Po utworzeniu nowej rzutni można powiększyć i wyśrodkować widok. W tym celu kliknij dwukrotnie kółko myszy, co spowoduje wykonanie operacji Zoom zakres.
