Podstawowy punkt definiujący geometrię linii charakterystycznych jest zwany punktem przecięcia (PP). Punkt ten jest reprezentowany w Edytorze rzędnych i podczas korzystania z polecenia edycji linii charakterystycznej symbolem trójkąta. Podczas edycji linii charakterystycznej za pomocą uchwytów punkt PP jest wyświetlany jako standardowy uchwyt kwadratowy.
W celu zdefiniowania zmian nachylenia można wstawić punkty rzędnych wzdłuż linii charakterystycznej. Punkty rzędnych nie powodują zmiany geometrii poziomej linii charakterystycznej. Zarówno dla poleceń edycji linii charakterystycznej jak i edycji za pomocą uchwytów są one reprezentowane przez symbol koła. Korzystając z edycji z użyciem uchwytów, punkt rzędnej można przeciągnąć do innego położenia wzdłuż linii charakterystycznej.
Jeśli dwie linie charakterystyczne skrzyżują się w miejscu, w którym żadna z nich nie będzie mieć punktu przecięcia, utworzony zostanie punkt podziału. W edytorze jest on oznaczany symbolem trójkąta w kolorze białym, w przeciwieństwie do trójkąta w kolorze zielonym oznaczającego punkt przecięcia.

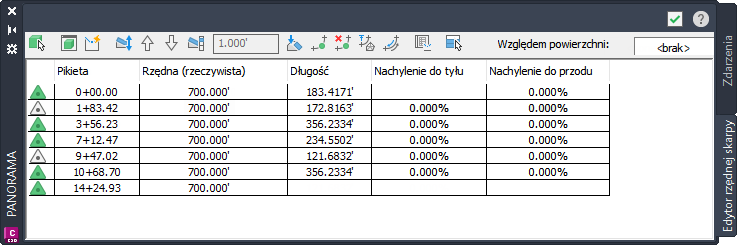

Rysunek 1: Edytor rzędnych, widoczne dwa punkty podziału
Na rysunku 1 w Edytorze rzędnych są widoczne rzędne dla linii charakterystycznych kwadratu, w tym dwa punkty podziału, w których te linie krzyżują się z innymi liniami charakterystycznymi. W Edytorze rzędnych symbol punktu w pierwszej kolumnie ma znak (+) w każdym punkcie przecięcia z inną linią charakterystyczną.
