W poniższych rozdziałach opisano wzorce postępowania podczas projektowania sieci rurociągów
Określanie stylów
Kliknij prawym przyciskiem myszy kolekcję na karcie Nawigator, aby grupowo zmienić takie właściwości, jak styl, reguła lub materiał do renderowania.

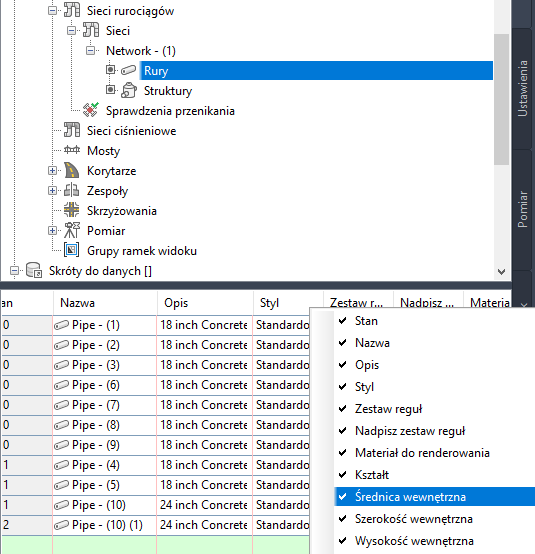

Rysunek 3: Edycja stylów w widoku pozycji
Jak pokazano na rysunku 3, na karcie Nawigator można dokonać szybkiej edycji wielu rur lub struktur dla danej sieci rurociągów.
Aby dokonać grupowej edycji rur lub struktur
- Kliknij prawym przyciskiem myszy kolekcję rur na karcie Nawigator w obszarze narzędzi.
- Naciśnij klawisz Shift i wybierz żądane rury, a następnie w widoku pozycji kliknij prawym przyciskiem myszy nagłówek kolumny Styl i wybierz polecenie Edycja.
- Zostanie wyświetlony monit o wybranie innego stylu. Dokonaj wyboru, a wybrane rury zostaną zaktualizowane w rysunku.
Jedna sieć na typ sieci
Komponenty sieci rurociągów nie muszą być połączone bezpośrednio. Dobrym rozwiązaniem jest tworzenie jednej sieci rurociągów na typ sieci w jednym projekcie. Na przykład jedna sieć kanalizacji sanitarnej, jedna sieć kanalizacji burzowej, jedna sieć wodociągowa itd. Umożliwia to łatwiejszą edycję i zmianę trasy systemu. Najlepsze rozwiązanie można uzyskać, eksperymentując z obszarami.
Zmiana trasy rur
Elementów sieci rurociągów z różnych sieci nie można łączyć. Dlatego należy utworzyć pojedynczą sieć zawierającą wszystkie części, których podłączenie może być konieczne. Na przykład można włączyć wszystkie struktury i rury kanalizacji burzowej do jednej sieci rurociągów. W czasie projektowania może się okazać, że dana sekcja rury powinna zostać podłączona do innej struktury.
