Funkcja Narzędzia układu działki obsługuje różne metody rozmieszczania działek. Oprócz parametrów obszaru i frontu można określić wiązania odsunięcia minimalnego frontu lub użyć ograniczeń minimalnej szerokości i głębokości. Te metody zostały opisane w następujących sekcjach. Należy wypróbować te metody aby określić, która najlepiej odpowiada potrzebom projektowym.
Rozmieszczanie działki według minimalnego frontu w odsunięciu
Podczas tworzenia działek można teraz użyć opcji minimalnego frontu w odsunięciu.
Aby rozmieścić działki przy użyciu minimalnego frontu w odsunięciu
- Kliknij
aby otworzyć funkcję Narzędzia układu działki. - Wprowadź wartości parametrów Minimalna powierzchnia, Minimalny front i Odsunięcie frontu.
- Ustaw wartość tak dla opcji Użyj minimalnego frontu w odsunięciu.
- Wybierz narzędzie do tworzenia.
- W oknie dialogowym Utwórz działki - Układ wybierz odpowiedni obszar, styl, warstwy i style etykiet. Kliknij przycisk OK.
- Wybierz etykietę wyboru powierzchni działki dla działki, którą chcesz podzielić. Można również wybrać punkt na działce.
- Wybierz punkty początkowy i końcowy linii frontu. Podczas rysowania linii frontu wyświetlana jest linia podglądu.

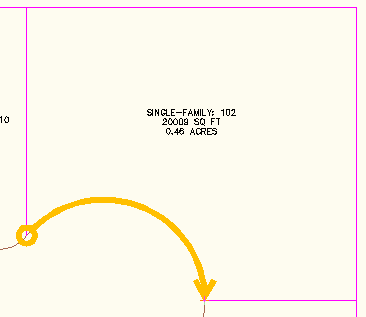

Rysunek 7: Linia podglądu frontu
- Zależnie od wybranego narzędzia (Linia przesunięcia, Linia obrotu itp.) podaj informacje wymagane przez znak zachęty w wierszu poleceń.
- Na obrazie podglądu oceń prawidłowość proponowanego rozwiązania. Zielona linia kreskowana reprezentuje odsunięcie frontu, jak pokazano na rysunku 8. Zaakceptuj wynikowe rozwiązanie lub wprowadź wyrażenie NO, aby zakończyć działanie polecenia i dostosować parametry wymiarowania.

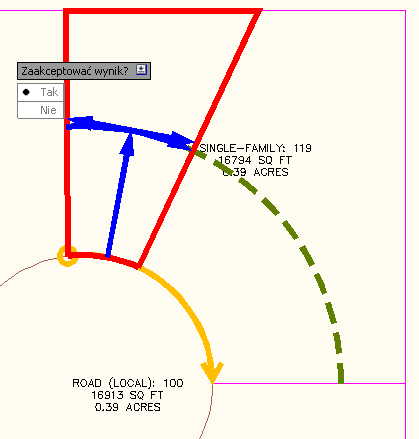

Rysunek 8: Podgląd proponowanego rozwiązania i linii odsunięcia frontu

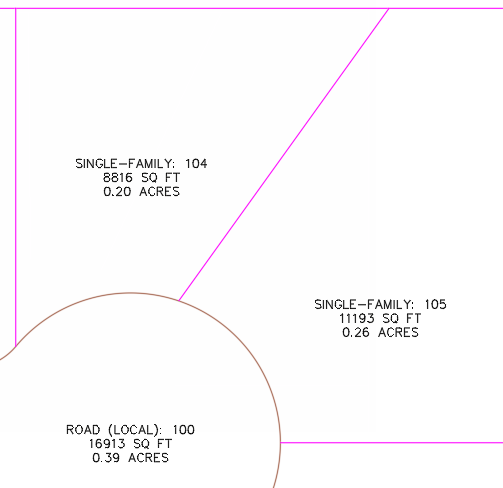

Rysunek 9: Nowa działka została utworzona.
Rozmieszczanie działki według minimalnej głębokości i minimalnej szerokości
Można teraz rozmieścić działkę, określając minimalną powierzchnię, minimalny front, minimalną głębokość i minimalną szerokość przy minimalnej głębokości.
Aby rozmieścić działkę przy użyciu minimalnej szerokości i minimalnej głębokości
- Kliknij aby otworzyć funkcję Narzędzia układu działki.
- Wprowadź wartości parametrów Powierzchnia minimalna, Front minimalny, Odsunięcie frontu, Szerokość minimalna, Minimalna głębokość i Maksymalna głębokość.
- Ustaw wartość Tak dla opcji Użyj głębokości maksymalnej.
- Wybierz narzędzie do tworzenia.
- W oknie dialogowym Utwórz działki - Układ wybierz odpowiedni obszar, styl, warstwy i style etykiet. Kliknij przycisk OK.
- Wybierz punkt wewnątrz działki, która ma zostać podzielona.
- Wybierz punkty początkowy i końcowy linii frontu. Podczas rysowania linii frontu wyświetlana jest linia tymczasowa.
- Zależnie od wybranego narzędzia (Linia przesunięcia, Linia obrotu itp.) podaj informacje wymagane przez znak zachęty w wierszu poleceń.
- Na obrazie podglądu oceń prawidłowość proponowanego rozwiązania, jak pokazano na rysunku 10. Zaakceptuj wynikowe rozwiązanie lub wprowadź wyrażenie NO, aby zakończyć działanie polecenia i dostosować parametry wymiarowania. Na rysunku 10 pokazano grafikę podglądu dla włączonego trybu automatycznego.

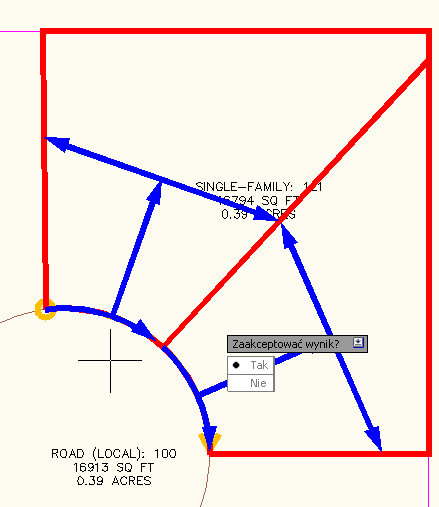

Rysunek 10: Proponowane rozwiązanie z zastosowaniem kryterium maksymalnej głębokości
Po zaakceptowaniu proponowanego rozwiązania tworzone są nowe działki, jak pokazano na rysunku 11.

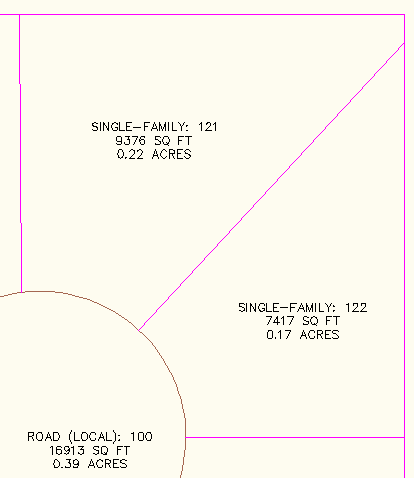

Rysunek 11: Tworzone są nowe działki.
Przy opracowaniu zawartości tego rozdziału poświęconego tworzeniu działek, jak również informacji o wzorcach postępowania podczas edycji działek współpracowała Marissa Jenkinson, Inżynier ds. Aplikacji i Sprzedaży z firmy CADD Microsystems, Inc. (http://www.caddmicro.com) z siedzibą w Aleksandrii, Virginia, USA.
