W etykietach linii charakterystycznych używane są uniwersalne style etykiet linii i łuków. Szablony rysunków NCS programu Autodesk Civil 3D zawierają kilka użytecznych stylów, w tym style Tylko nachylenie i Tylko skarpa.
Ustawianie strzałek spadku
W domyślnym stylu etykiety Tylko nachylenie do wyświetlania nachylenia jest stosowana strzałka kierunku skierowana do przodu linii charakterystycznej.
Rysunek 5: Domyślne wyświetlanie etykiety Tylko nachylenie na linii charakterystycznej
Strzałki kierunku w tym stylu etykiety można skonfigurować za pomocą wyrażenia tak, aby wskazywały kierunek nachylenia w dół, co może być bardziej przydatne. W tym celu należy dokonać edycji komponentu Strzałka stylu Tylko nachylenie, jak pokazano na rysunku 6.

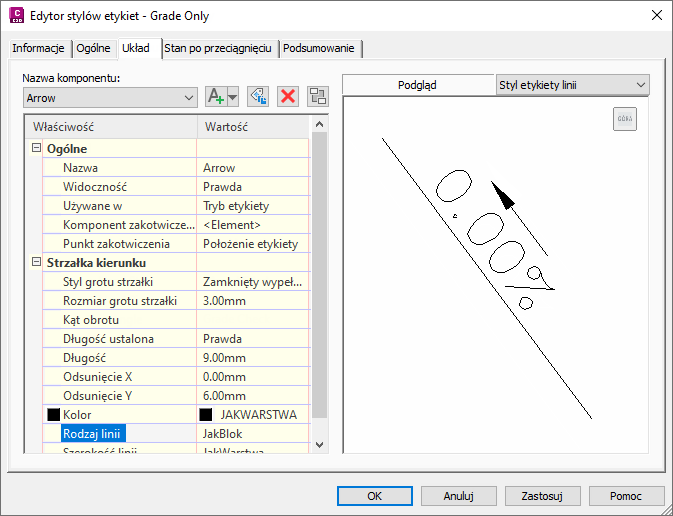

Rysunek 6: Konfiguracja strzałek sprawdzenia nachylenia w stylu etykiety Tylko nachylenie
Aby ustawić strzałki nachylenia skierowane w dół
- W obszarze narzędzi na karcie Ustawienia rozwiń menu Ogólne
Style etykietKolekcja linii. - Kliknij prawym przyciskiem myszy opcję Tylko nachylenie Edytuj.
- W oknie dialogowym Edytor stylów etykiet na karcie Układ wybierz komponent Strzałka.
- W sekcji Strzałka kierunku kliknij wartość pozycji Kąt obrotu i wybierz opcję Sprawdzenie nachylenia.
- Kliknij przycisk OK, aby zastosować zmianę.
