Dla przepływu w rurze o przekroju całkowicie kołowym można utworzyć wyrażenie niestandardowe.
Aby utworzyć wyrażenie
- W obszarze narzędzi na karcie Ustawienia rozwiń kolekcję stylu etykiety rury.
- Kliknij prawym przyciskiem myszy polecenie Wyrażenia i wybierz opcję Nowe.
- W oknie dialogowym Nowe wyrażenie wprowadź nazwę PRZEPŁYW.
- Wprowadź następujące wyrażenie:
1.49*pi*((({Początkowa rzędna korony}-{Początkowa rzędna spodu rury})/2)^2)*(1/0.013)*((({Początkowa rzędna korony}-{Początkowa rzędna spodu rury})/4)^(0.6667))*(SQRT({Nachylenie rury}))
- Kliknij przycisk OK.

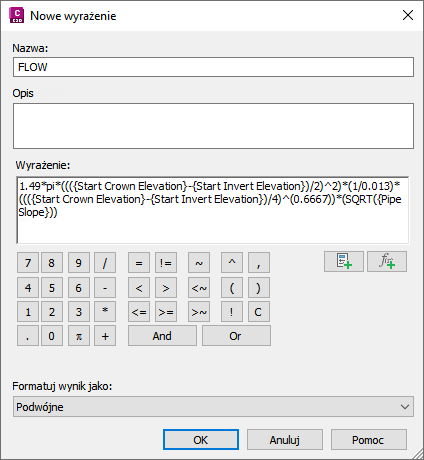

Rysunek 11: Wyrażenie wydajności przepływu
Wyrażenie ((Początkowa rzędna korony - Początkowa rzędna spodu rury)/2) jest użyte zamiast promienia rury. Użycie promienia rury, który jest nazwanym parametrem rury, w tym przypadku nie umożliwia uzyskania poprawnego wyniku. Podobnie nie należy używać parametru {Średnica wewnętrzna rury}.
Wyrażenie zakłada wartość współczynnika „n” Manninga wynoszącą 0.013, co jest wartością standardową dla rur betonowych. W rzeczywistości rury mają nazwany parametr wartości „n” Manninga, który można ustawić. Jednak wynik uzyskiwany po dodaniu tego parametru do wyrażenia jest niepoprawny, dlatego w opisanej procedurze nie należy używać tego parametru.
Tworzenie stylu etykiety przepływu
Z kolei należy utworzyć styl etykiety rury dla widoków planu i profilu umożliwiający wyświetlanie tej wartości przepływu. Na rysunku 12 pokazano przykład takiego stylu etykiety ze wszystkimi odpowiednimi ustawieniami hydraulicznymi:

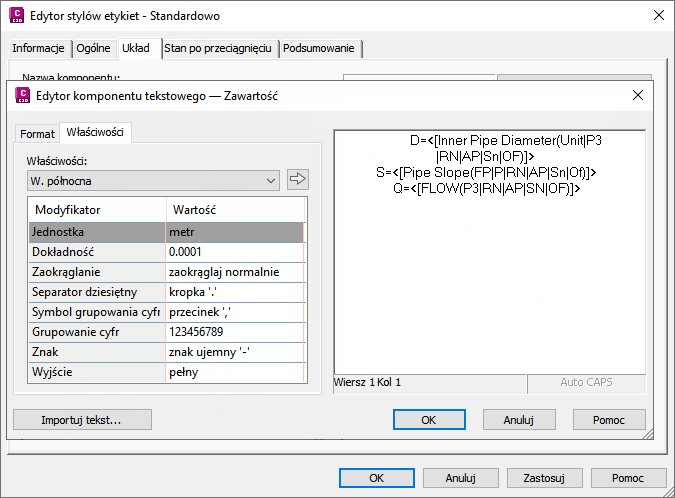

Rysunek 12: Użycie edytora komponentu tekstowego do wyświetlenia wydajności przepływu (Q)
Wydajność przepływu można wyświetlać w celach związanych z projektowaniem. W przypadku zapotrzebowania na plany konstrukcyjne należy przypisać styl bardziej przydatny dla rysunków wykonawczych. Po utworzeniu rur i dodaniu etykiet styl etykiety PRZEPŁYW PROJEKTU umożliwia wyświetlanie wydajności przepływu (Q) rury.

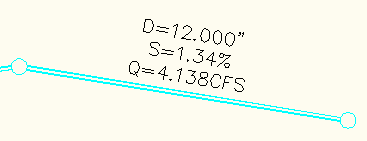

Rysunek 13: Etykieta wydajności przepływu
Etykieta wydajności przepływu jest szczególnie skuteczna w widoku profilu, gdzie można regulować uchwyty dołu każdej rury do chwili uzyskania wymaganej wydajności rury. Po każdej iteracji podnoszenia lub opuszczania dołu rury może być konieczne użycie polecenia REGEN w celu odświeżenia rysunku.
W programie Autodesk Civil 3D można tworzyć tabele rur i struktur. Po dodaniu wyrażenia dla przepływu łatwiej można dodać do tabeli wydajność rury.
Te wyrażenia pokazują, jak ważne jest zapoznanie się z możliwościami wyrażeń matematycznych w programie Autodesk Civil 3D. Przyjmując kilka założeń, łatwo zrozumieć, że każdy użytkownik z podstawową znajomością równania Manninga może utworzyć wyrażenie wydajności przepływu i porównać tę wartość z oczekiwanym przepływem wyliczonym dla natężenia deszczów miarodajnych. Korzystając z tego porównania, użytkownik może łatwiej ustawić średnicę i nachylenie rury.
