W rozszerzeniach Hydraflow Extensions dostępne jest okno dialogowe Rainfall Intensity-Duration-Frequency (IDF) Curve, w którym wprowadza się dane opadów i/lub importuje pliki zawierające dane opadów. W oknie dialogowym Rainfall IDF Curve pokazanym na rysunku 6 znajdują się równania, których można użyć do utworzenia wykresu IDF. Ponadto zamiast korzystania z domyślnego wykresu IDF można wprowadzić dane opadów ze stałą intensywnością.
Rysunek 6: Domyślny wykres IDF
Okno dialogowe i wykres będący wynikiem jednego z równań, jak pokazano na rysunku 7. Na wykresie pokazanym na rysunku 7 należy zwrócić uwagę na przebieg krzywej wykresu opadów (cale/godz.) w czasie.
Często pożądane jest ustawienie dla tych danych (cale/godz.) stałej intensywności w czasie. Wynikiem będzie prosty kształt linii na wykresie zamiast krzywej.
Rysunek 7: Domyślna krzywa wykresu
Ustawienie stałej intensywności opadów
Zaleca się korzystanie z równania FHA i operowanie wartościami w celu uzyskania stałej intensywności. Jak pokazano na rysunku 8, w równaniu występują 3 współczynniki, lecz tylko jeden zawiera wartość rzeczywistą.
Współczynnikami w równaniu są wartości B, D i E. Współczynniki D i E należy ustawić na wartość zero (0). Wartość B oznacza intensywność w calach na godzinę. Kliknij przycisk OK w dolnej części okna dialogowego, aby zapisać zmiany.

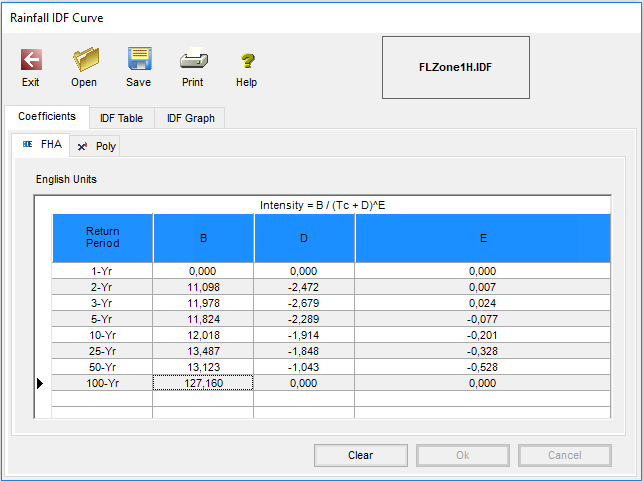

Rysunek 8: Ustawienie wartości dla stałej intensywności
Wykres wynikowy pokazany na rysunku 9 ma kształt linii prostej, co jest zgodne z oczekiwaniami przy stałej intensywności.

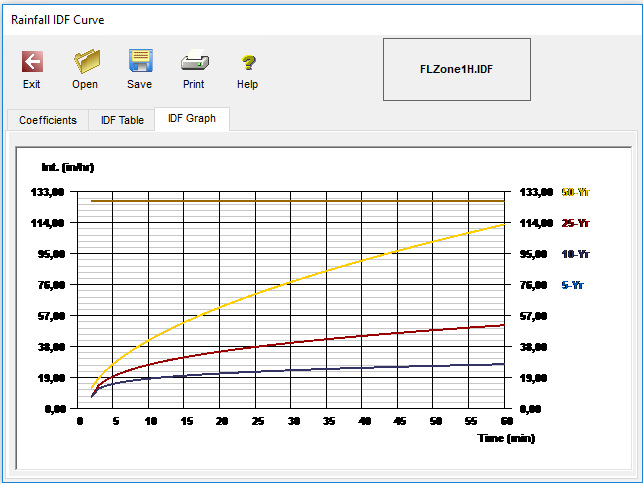

Rysunek 9: Wykres pokazujący stałą intensywność
