W programie Autodesk Civil 3D różne elementy w modelach korytarza można uczynić obiektami docelowymi — takie jak linie charakterystyczne, które są kluczowym elementem podczas tworzenia skarp w obszarze. Oznacza to, że można integrować modele korytarzy z modelami skarp w obszarze i uzyskać układ, w którym oba modele będą reagować na siebie nawzajem. Dzięki wielu obiektom docelowym możliwe jest wiązanie z różnymi częściami skarpy w obszarze bez konieczności poświęcania czasu na tworzenie skomplikowanych linii trasowania i profili.
Projekt pokazany na rysunku 31 składa się z kombinacji korytarzy, linii charakterystycznych i skarp. Korzystając z omówionych wcześniej metod czynienia obiektów elementami docelowymi, te różne składniki zostaną związane nawzajem ze sobą. W tym przykładzie, w momencie przeprowadzenia dostosowania profilu tego korytarza, dostosowaniu ulegnie nie tylko projekt korytarza, ale również zostanie utrzymana relacja między nim a sąsiednimi skarpami w obszarze.

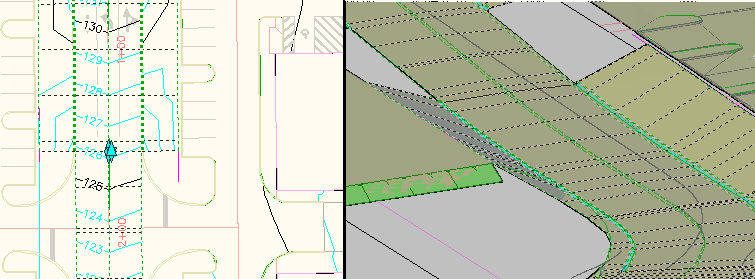

Rysunek 31: Projekt korytarza w widokach 2D i 3D
Właściwości korytarza
Okno dialogowe Właściwości korytarza zapewnia możliwość uczynienia pomiarów, polilinii, linii trasowania i profili obiektami docelowymi. Aby uzyskać dostęp do właściwości korytarza, należy wybrać korytarz, kliknąć prawym przyciskiem myszy i wybrać opcję Właściwości korytarza. Okno dialogowe Właściwości korytarza pokazano na rysunku 32.
Rysunek 32: We właściwościach korytarza znajdują się opcje ustalania obiektu docelowego

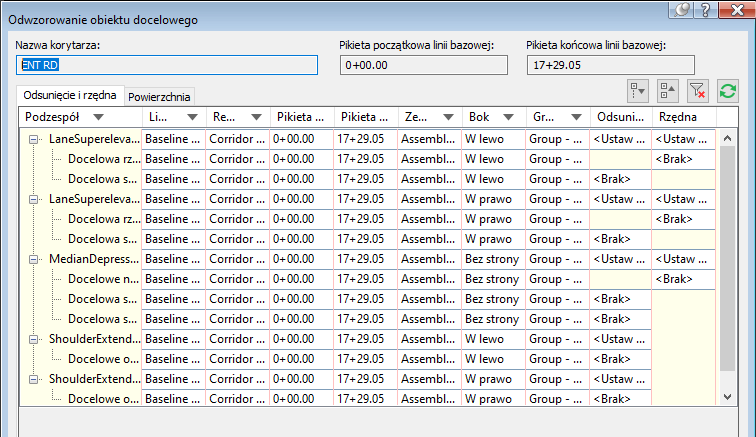

W tym przypadku należy kliknąć przycisk Obiekty docelowe dla elementu Region (1). Spowoduje to wyświetlenie okna dialogowego Odwzorowanie obiektu docelowego pokazanego na rysunku 33. Należy zwrócić uwagę na obiekty wskazywane przez odniesienia jako obiekty docelowe.
Rysunek 33: Odniesienie z obiektu docelowego do linii charakterystycznych
Istnieje również możliwość dodania dla konkretnego punktu docelowego tak wielu obiektów docelowych, jak będzie to konieczne, a program Autodesk Civil 3D zwiąże je z tym, który zostanie napotkany jako pierwszy. W takim przypadku obiekt docelowy zostanie ustawiony na linię charakterystyczną o nazwie Site2 Perimeter (Obwód elementu Obszar2). Linia charakterystyczna steruje w poziomie i w pionie położeniem punktów, które są związane z obszarem za krawężnikiem.
