Podczas importowania i eksportowania danych z programu Storm Sewers do programu Autodesk Civil 3D, a następnie z powrotem do programu Storm Sewers występują ograniczenia domyślnego dopasowywania części.
W programie Storm Sewers istnieje siedem struktur połączenia prostokątnego (bez uwzględnienia murów oporowych). W Autodesk Civil 3D dostępnych jest tylko pięć struktur połączenia prostokątnego. W programie Storm Sewers istnieje siedem struktur połączenia walcowego. W programie Autodesk Civil 3D istnieje dziesięć struktur połączenia walcowego.
Wzorcem postępowania jest określenie, jakie struktury połączeń zostały użyte w danym projekcie programu Storm Sewers (plik stm) i ustawienie dopasowywania części domyślnych w taki sposób, aby:
- Każda użyta część programu Storm Sewer jest dopasowywana do niepowtarzalnej rodziny części programu Autodesk Civil 3D na karcie Importuj.
- Każda z tych rodzin części programu Autodesk Civil 3D, która odpowiada części programu Storm Sewer znajdującej się w pliku STM, jest dopasowywana do odpowiedniej części programu Storm Sewer na karcie Eksportuj.
W programie Autodesk Civil 3D szablony rysunków zawierają następujące proponowane ustawienia dopasowywania:

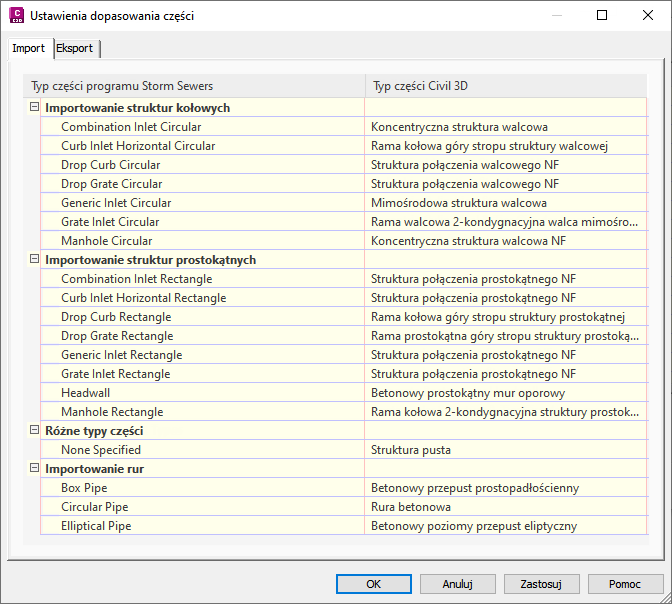

Importuj ustawienia

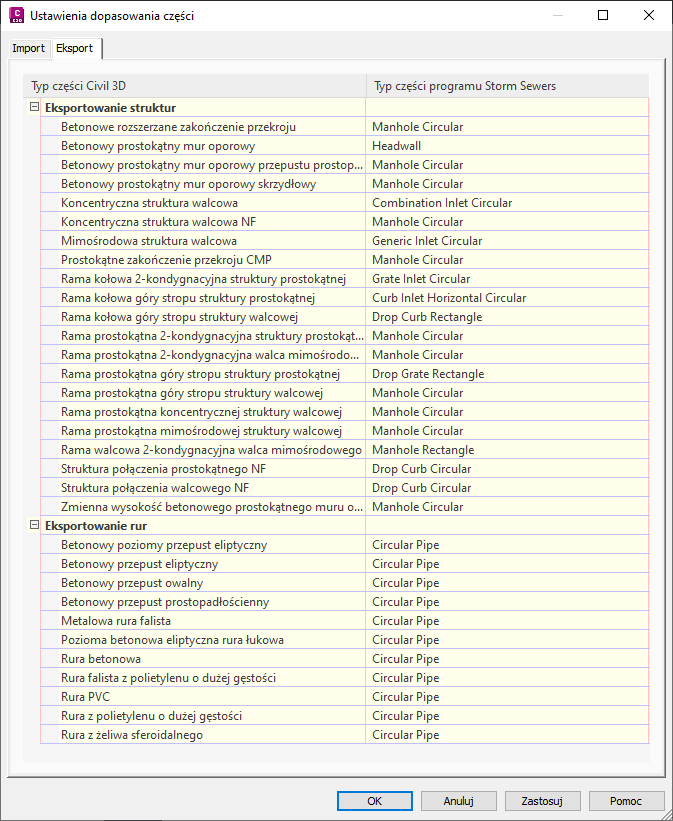

Eksportuj ustawienia
