Wzajemny wpływ jednej skarpy na inną powoduje, że związywanie obiektów projektu jest łatwiejsze. Jak pokazano w poprzednim przykładzie, celem projektu jest zintegrowanie skarpy zbiornika wodnego w tym obszarze z sąsiednim parkingiem.

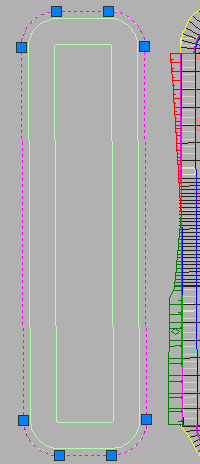

Rysunek 37: Tworzenie linii charakterystycznej na podstawie zewnętrznej polilinii zbiornika wodnego
Profilowanie terenu na podstawie linii charakterystycznej zbiornika wodnego
W tym przykładzie rozpoczęciem projektowania zbiornika wodnego będzie użycie polecenia Utwórz linie charakterystyczne z obiektów w celu wybrania najbardziej zewnętrznej polilinii zbiornika wodnego, jak pokazano na rysunku 38.
Następnie będzie można użyć Edytora rzędnych do ustawienia rzędnej linii charakterystycznej. Rzędna zostanie zastosowana tak, aby zbiornik wodny znajdował się niedaleko rzędnej linii charakterystycznej korytarza. Następnie będzie można użyć narzędzi tworzenia skarp do związania linii charakterystycznej zbiornika wodnego w nachyleniu równym 3:1.

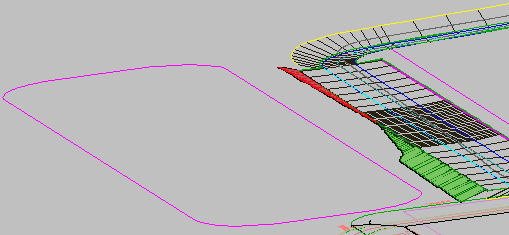

Rysunek 38: Widok 3D linii charakterystycznej zbiornika wodnego obok skarpy parkingu
Linia charakterystyczna reprezentuje górną część zbiornika wodnego, dlatego będzie konieczne połączenie jej z istniejącym terenem. Aby nachylić linię charakterystyczną w pokazanym tutaj przypadku, grupa skarp o nazwie Teren zbiornika wodnego zostanie ustawiona na element Zbiornik burzowy, a powierzchnia docelowa na istniejący teren. Następnie do całej długości nowej linii charakterystycznej (zbiornika wodnego) zostanie zastosowane nachylenie z zastosowaniem kryterium współczynnika nachylenia do powierzchni równego 3:1.
Po zakończeniu obliczeń dotyczących skarp należy zwrócić uwagę na to, że nakładające się skarpy między zbiornikiem wodnym a parkingiem zostały oczyszczone, dając rozwiązanie profilu terenu niewymagające dalszych modyfikacji ze strony użytkownika.

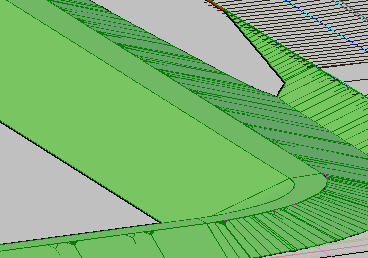

Rysunek 39: Zintegrowane skarpy zbiornika wodnego i parkingu
Teraz można zakończyć projektowanie zbiornika wodnego. Następnie należy zastosować kryterium nachylenia względem odległości, ustawiając odległość równą 10 stóp i nachylenie równe –2, aby utworzyć obszar o szerokości 10 stóp tworzący wał brzegowy zbiornika wodnego.
Następnie zostanie określone kryterium stosunku nachylenia do rzędnej względnej, gdzie różnica wynosić będzie –12, a skarpa będzie mieć nachylenie równe 3:1 liczone od wału brzegowego do dna zbiornika wodnego. Wynikowa skarpa będzie opadać 12 stóp, tam będzie znajdować się dno zbiornika wodnego, jak pokazano na rysunku 40.

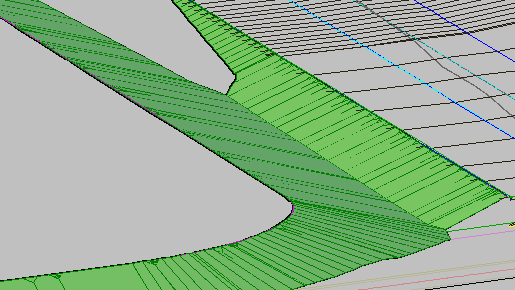

Rysunek 40: Skarpy zbiornika wodnego nachylone według odległości i rzędnej
Ostatnią czynnością jest użycie polecenia Utwórz wypełnienie w celu dodania dna zbiornika wodnego. Należy zauważyć, że wypełnienia można użyć tylko do wypełniania obszaru ograniczonego liniami charakterystycznymi. Dno zbiornika wodnego zostało ukończone, jak pokazano na rysunku 41.

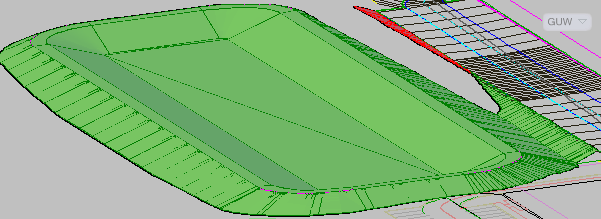

Rysunek 41: Wypełnienie skarpy stanowi dno zbiornika wodnego
Narzędzia objętości skarpy
Narzędzia objętości skarpy umożliwiają podgląd wyników operacji wykopu i nasypu w projekcie. Te narzędzia pomagają w szybkim ukończeniu projektu, na przykład zbiornika retencyjnego. Po zakończeniu profilowania terenu zbiornik wodny można przyrostowo ponosić i opuszczać, za każdym razem aktualizując obliczenia objętości. Istnieje również narzędzie umożliwiające uzyskanie równowagi dla robót ziemnych w tej grupie skarp.
Wielkość według objętości
Jeśli projektujemy na przykład zbiornik retencyjny i chcemy zwymiarować jego objętość, celowe może być utworzenie tymczasowej powierzchni, która posłuży jako powierzchnia objętościowa bazowa do porównań. W tym celu należy obrysować zbiornik polilinią, przypisać tej polilinii rzędną i dodać ją jako linię nieciągłości do powierzchni. Używając takiej powierzchni jako powierzchni objętościowej bazowej dla grupy skarpy, można łatwiej określić maksymalną pojemność zbiornika.
Należy pamiętać, że automatyczne równoważenie objętości jest procesem przyrostowym. Początkowy wynik może nie być satysfakcjonujący, ale skarpy można dopasowywać w górę lub w dół w mniejszych przyrostach, aż do osiągnięcia docelowej objętości.

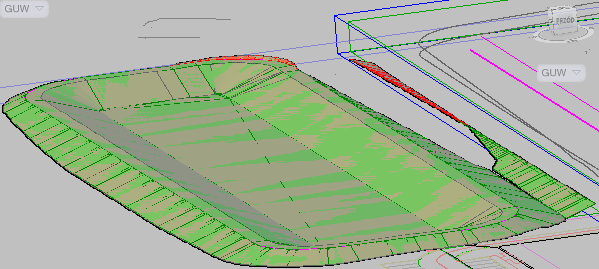

Rysunek 42: Narzędzia objętości umożliwiają dopasowywanie funkcji wykopu i nasypu, uzyskując równowagę dla grupy skarp
W przeszłości oczyszczanie obszaru między skarpami stanowiło obowiązek projektanta, teraz to zadanie wykonuje automatycznie program Autodesk Civil 3D. Ponadto dostępne są narzędzia operujące na objętości skarpy do szybkiego analizowania i dopasowywania różnych scenariuszy projektowych.
