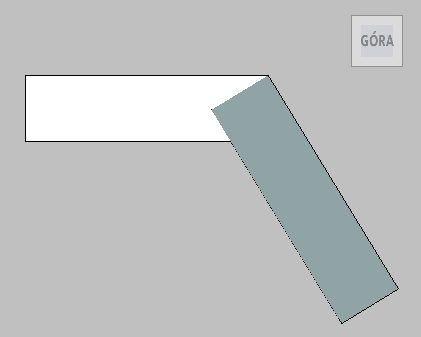

Poniższe przykłady przecinania się skarp zawierają więcej informacji o sposobie tworzenia skarp w programie Autodesk Civil 3D. Na rysunku 10 pokazano widok z góry dwu nakładających się na siebie skarp. Segment po lewej stronie ma nachylenie 0%, natomiast segment po prawej stronie ma nachylenie strome 100% ze spadkiem poprzecznym 2:1.
Rysunek 10: Widok z góry dwu przecinających się skarp

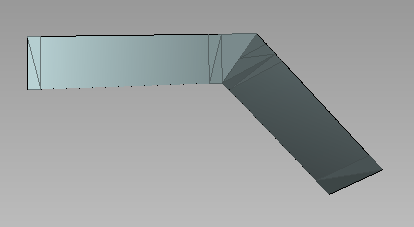

Na rysunku 11 pokazano widok z boku skarp, które mają tylko jeden punkt przecięcia. Wynikiem tego jest sytuacja „nacinanego nachylenia” między dwoma segmentami, bez matematycznej linii przecięcia między dwoma kawałki z wyjątkiem zdegenerowanego punktu przecięcia w punkcie narożnika.
Rysunek 11: Widok z boku dwu przecinających się skarp
W tym przykładzie użyto skarp i nachyleń w pewnym wyolbrzymieniu, aby zademonstrować problem bardziej czytelnie, ale podobna trudność może wystąpić za każdym razem, gdy nachylenie skarpy wzdłuż obrysu przekroczy spadek poprzeczny. Jeśli dwie skarpy się nie przecinają, w programie Autodesk Civil 3D problem można rozwiązać przez uśrednienie skarp i rzędnych w strefie przecięcia. W większości przypadków umożliwia to skuteczne obliczenie przejścia spadku poprzecznego, jak pokazano na rysunku 12.
Rysunek 12: Obliczone przejście dwu przecinających się skarp
Sytuacja taka jest bardzo częsta w scenariuszach z uwzględnieniem rzeczywistych skarp. W szczególności występuje ona w przypadku skarpy skierowanej do wnętrza obrysu, kiedy rzędne obrysu są zróżnicowane. Podobne problemy z przecinaniem skarp mogą wystąpić podczas obliczania przechodzenia obok narożników wewnętrznych.
