Użytkownik powinien rozumieć najważniejsze ustawienia DEM (Digital Elevation Model).
Jeśli istnieje możliwość wyboru danych źródłowych dla powierzchni terenu istniejącego, tam gdzie to możliwe należy tworzyć powierzchnie siatkowe zamiast powierzchni TIN (nieregularna sieć triangulacyjna). W przypadku dużych powierzchni różnica w wymaganiach dotyczących pamięci systemowej jest znaczna. Zgodnie z zasadą ogólną powierzchnia siatkowa, taka jak DEM, wymaga około jednej szóstej (17%) pojemności pamięci wymaganej przez tę samą powierzchnię w formacie TIN.
Eksportowanie pliku DEM
Program Autodesk Civil 3D umożliwia eksportowanie plików DEM z powierzchni. Podczas eksportu można rozszerzyć odstęp siatki, aby zmniejszyć plik. Na rysunku 3 pokazano wybór opcji menu używanej do rozpoczęcia procesu eksportu.

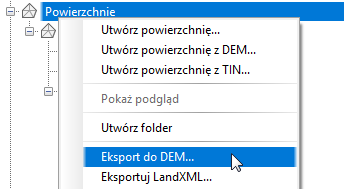

Rysunek 3: Eksport pliku DEM

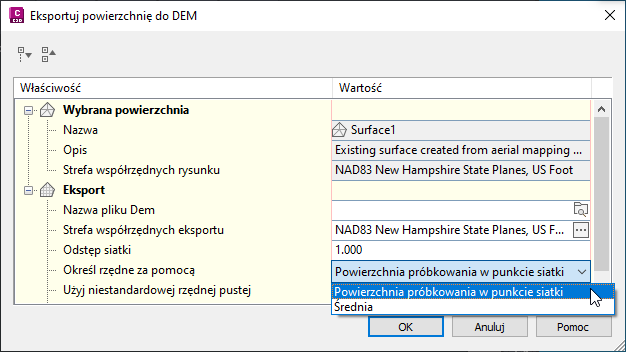

Okno dialogowe Eksportuj powierzchnię do DEM pokazane na rysunku 4 jest miejscem, gdzie można ustawić odstęp siatki w eksportowanym pliku DEM. Przy odstępie siatki o wartości 2 dany obszar zostaje pokryty jedną czwartą liczby punktów wymaganych przez odstęp siatki równy 1. Aby utworzyć plik DEM o mniejszym rozmiarze i z mniejszą liczbą szczegółów, należy w tym polu podać większą wartość liczbową.
Określanie rzędnej punktu siatki
Ważnym ustawieniem eksportu jest metoda określania rzędnej dla każdego punktu. Użytkownik może wybrać próbkowanie rzędnych powierzchni w punkcie siatki lub obliczenie średniej rzędnej z punktów otaczających. Druga metoda (uśrednianie) jest bardziej czasochłonna. Aby uzyskać lepszą wydajność, należy użyć opcji próbkowania powierzchni, jak pokazano na rysunku 4.
Rysunek 4: Optymalizowanie ustawień dla eksportowanego pliku DEM
