Narzędzia układu działki można wykorzystać do automatycznego lub półautomatycznego dzielenia istniejących działek. Tryb automatyczny umożliwia zastosowanie narzędzi układu działki w celu automatycznego rozmieszczania i wyświetlania podglądu wielu nowych działek zajmujących dostępny obszar. Po wyłączeniu opcji Tryb automatyczny narzędzia układu rozmieszczają proponowane nowe działki pojedynczo.
Tryb automatyczny
Użyj opcji Tryb automatyczny funkcji Narzędzia układu działki, jak pokazano na rysunku 3, aby szybko rozmieścić wiele nowych działek. Tryb automatyczny najlepiej działa z powierzchniami symetrycznymi i regionami o jednolitych kształtach. W przypadku obszarów o nieregularnych kształtach lub ciasnych narożnikach wewnętrznych należy użyć trybu układu ręcznego.

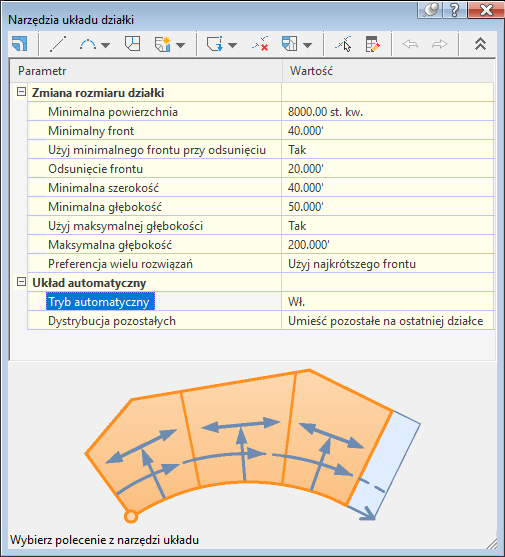

Rysunek 3: Ustawianie na tryb automatyczny
Jeśli opcja Tryb automatyczny jest wyłączona, po zdefiniowaniu punktów początkowego i końcowego frontu na obrazie podglądu są wyświetlane w oparciu o określone kryteria proponowane nowe działki. Po zaakceptowaniu proponowanego rozwiązania, tak jak na rysunku 4, działki są tworzone równocześnie.
W trybie automatycznym włączona jest opcja Dystrybucja pozostałych.

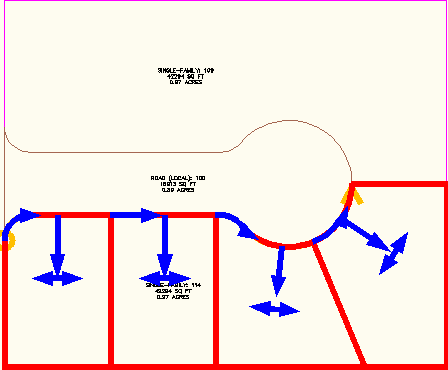

Rysunek 4: Działki podglądów opcji Tryb automatyczny, które wypełnią dostępny obszar.
Wielkość działki można określać w oparciu o minimalny front i minimalną powierzchnię.
W celu zwiększenia dokładności wstępnego rozmieszczania działek można użyć dodatkowych parametrów, takich jak odsunięcie frontu, minimalna szerokość i głębokość. Parametry wymiarowania działki uwzględniają ciągły proces roboczy. W przypadku odrzucenia proponowanego rozwiązania wystarczy dostosować parametr, a uaktualnienie obrazu podglądu jest dokonywane dynamicznie.
Jeśli należy podzielić dużą działkę o nieregularnych kształtach, mogą z niej powstać działki o różnych wielkościach w zależności od zastosowanego sposobu tworzenia (według kąta, według kierunku, według linii). W przypadku pracy z nieregularnymi kształtami zaleca się utworzenie tylnych linii działki i podział obszaru na pasma, bloki lub elementy, na których narzędzie funkcjonuje prawidłowo.
Półautomatyczny układ działki
Narzędzia układu działki można wykorzystać do półautomatycznego rozmieszczania działek. W tym celu należy używając poleceń wymiarowania działki wyłączyć opcję Tryb automatyczny tak, aby narzędzia tworzenia rozmieszczały działki pojedynczo. Po wyłączeniu opcji Tryb automatyczny na obrazie podglądu jest wyświetlana tylko działka rozwiązywana w danej chwili. Nawet jeśli tryb automatyczny jest wyłączony, narzędzia działki projektują proponowaną nową działkę w oparciu o określone kryteria, jak pokazano na rysunku 5.

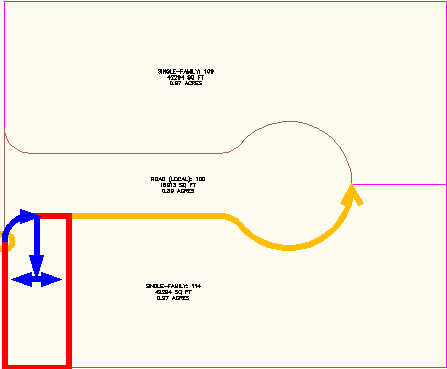

Rysunek 5: W trybie półautomatycznym dostępny jest podgląd jednego rozwiązania działki.
Jeśli opcja Tryb automatyczny jest wyłączona, po zaakceptowaniu proponowanego rozwiązania na obrazie podglądu jest wyświetlana następna proponowana nowa działka, jak pokazano na rysunku 6. Dostępna jest opcja akceptowania rozwiązań pojedynczo.

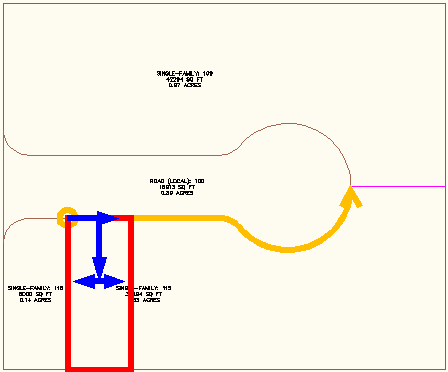

Rysunek 6: Przy wyłączonym trybie automatycznym rozwiązania są oceniane pojedynczo.
