Poniższe ćwiczenie ma na celu zademonstrowanie najlepszego sposobu wstawiania, a następnie opisywania danych działki. Operacja składa się z trzech części:
- Wstawienie odnośnika zewnętrznego rysunku działki do rysunku, który zawiera obiekty programu AutoCAD.
- Dodanie etykiet do linii działek.
- Edycja utworzonych etykiet.
Otwórz pliki source.dwg i current.dwg z katalogu C:\Program Files\AutoCAD 2025\C3D\Help\Civil Best Practices Guide.
- Zmaksymalizuj rysunek current.dwg i kliknij kartę Wstaw
panel Odniesienie Dołącz
. W oknie dialogowym Wybierz plik odniesienia przejdź do pliku source.dwg, wybierz go i kliknij przycisk Otwórz.

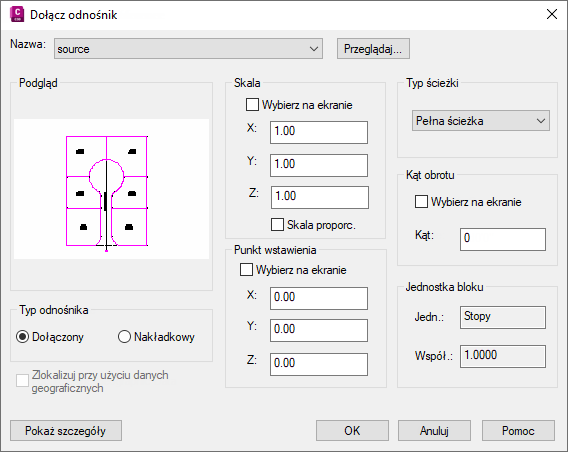

- W oknie dialogowym Odnośnik zewnętrzny ustaw punkt wstawiania na wartość 0,0,0, skalę na wartość 1,1,1, a kąt obrotu na wartość 0.
Zaleca się ustawienie typu ścieżki na opcję Ścieżka względna.
Rysunek 15: Wymagane ustawienia dla etykietowania odnośników zewnętrznych
- Kliknij przycisk OK.
- Dodaj etykiety tak samo jak dla zwykłych danych. Kliknij
. Dodaj etykiety do wszystkich linii i łuków zawierających elementy LOT7 i LOT16, które są danymi odnośników zewnętrznych. Polecenia etykietowania działają tak samo jak dla zwykłych obiektów.
- Wybierz i kliknij prawym przyciskiem myszy działki odniesienia i sprawdź dostępne polecenia odniesienia.
Uwaga:
Dane odnośników zewnętrznych są po wybraniu wyróżnione linią przerywaną. Polecenia odniesienia zewnętrznego działają w różny sposób na odpowiednie etykiety. Jeśli odniesienie zewnętrzne zostanie odłączone lub ustalone, etykieta zostanie usunięta i należy utworzyć ją ponownie.
- Kliknij prawym przyciskiem myszy istniejącą na rysunku działkę i zwróć uwagę na menu kontekstowe.
Uwaga:
Podczas etykietowania odniesień zewnętrznych należy je odpowiednio oznaczyć, aby uniknąć zamieszania. Za pomocą Edytora komponentu tekstowego do tekstu etykiety należy dodać konwencję w celu identyfikacji. Jest to prosty sposób odróżniania danych odniesienia zewnętrznego i danych obiektu rodzimego.
