PunktZnacznika

Ten podzespół jest używany do oznaczania nazwą istniejącego punktu złożenia.

Jest zazwyczaj wykorzystywany do późniejszego dołączania połączeń innych podzespołów (np. Połącz Z Oznaczonym Punktem). Punktem dołączenia jest sam punkt oznaczony. Do tego oznaczonego punktu można dodawać kody punktów zdefiniowane przez użytkownika.

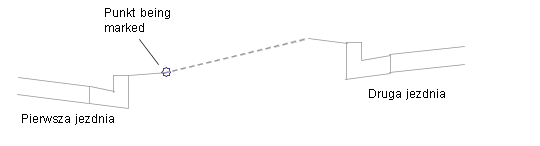

Poniższy przykład przedstawia dwie jezdnie o niezależnych profilach. Podczas tworzenia połączeń pierwszej jezdni oznaczany jest punkt znajdujący się na lewej, zewnętrznej krawędzi. Po utworzeniu połączeń drugiej jezdni można wstawić połączenie biegnące od prawej, zewnętrznej krawędzi wstecz do oznaczonego punktu.

Uwaga:

W przypadku użycia podzespołu PunktZnacznika wraz z podzespołem PołączZOznaczonymPunktem zespół PołączZOznaczonymPunktem należy umieścić poniżej zespołu OznaczonyPunkt na karcie Konstrukcja we właściwościach podzespołu, aby praca (rysowanie) tego podzespołu przebiegała prawidłowo. Jeśli podzespół PołączZOznaczonymPunktem nie zostanie umieszczony poniżej zespołu OznaczonyPunkt na karcie Konstrukcja, należy wybrać nazwę grupy Podzespoły na karcie Konstrukcja, a następnie kliknąć prawym przyciskiem myszy i wybrać opcję Przesuń do góry, tak aby podzespół OznaczonyPunkt znalazł się na liście powyżej podzespołu PołączZOznaczonymPunktem.

Dołączenie

Nazwa oznaczonego punktu jest umieszczana obok punktu dołączenia.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Nazwa punktu	Nazwa oznaczająca punkt dołączenia.	Ciąg	Brak
Kody punktu	W razie potrzeby należy określić kody punktów dla tego położenia, oddzielając je przecinkami	Ciąg	MarkedPoint

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametry docelowe: brak

Parametry wyjściowe

Brak.

Zachowanie

Do wybranego punktu dołączenia jest przypisywana nazwa. Do tego punktu mogą istnieć odnośniki nazwy w kolejnych podzespołach dodanych do zespołu.

Działanie w trybie układu

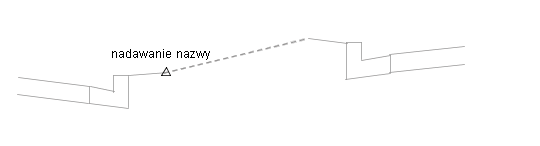

W trybie układu przez podzespół jest rysowany symbol trójkąta w miejscu oznaczonego punktu, a powyżej wstawiana jest nazwa punktu.

Kody punktów, połączeń i kształtów

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	MarkedPoint	Kod oznaczonego punktu

Schemat kodowania

Brak.
