Wstawianie korpusu formy zdefiniowanego przez użytkownika

Wykonaj jedną z poniższych czynności:

• Utwórz i zapisz plik zespołu programu Inventor.
• Zaimportuj korpus formy i zapisz jako plik zespołu programu Inventor.
Uwaga: Przed zapisaniem można użyć polecenia Redagowanie korpusu formy, aby wprowadzić informacje o korpusie formy, takie jak wyrównanie i oznaczenia komponentów.

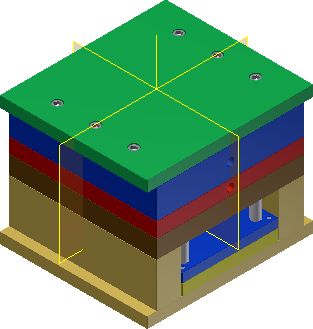

1. Na karcie Zespół formy w panelu Zespół formy kliknij przycisk Niestandardowy korpus formy.
2. W oknie dialogowym Otwórz plik odszukaj i zaznacz plik zespołu korpusu formy.
3. Aby włączyć lub wyłączyć wiązania automatyczne, kliknij przycisk Opcje.
4. Kliknij przycisk Otwórz.
   Uwaga: Jeśli zespół nie zawiera informacji o korpusie formy, zostanie wyświetlone okno dialogowe z ostrzeżeniem. Kliknij przycisk Tak, aby kontynuować, lub Nie, aby anulować i wprowadzić informacje o korpusie formy przed jego wstawieniem.
5. Zaznacz punkt lub krawędź, aby określić odniesienie umieszczenia.
6. Opcjonalnie można określić głębokość kieszeni matrycy.
7. Opcjonalnie można wybrać kąt z listy rozwijanej, aby obrócić korpus formy.
8. Kliknij przycisk OK, aby zakończyć.
