Dowiedz się, jak używać danych IFC w projektach programu Inventor.
Nowości: 2025

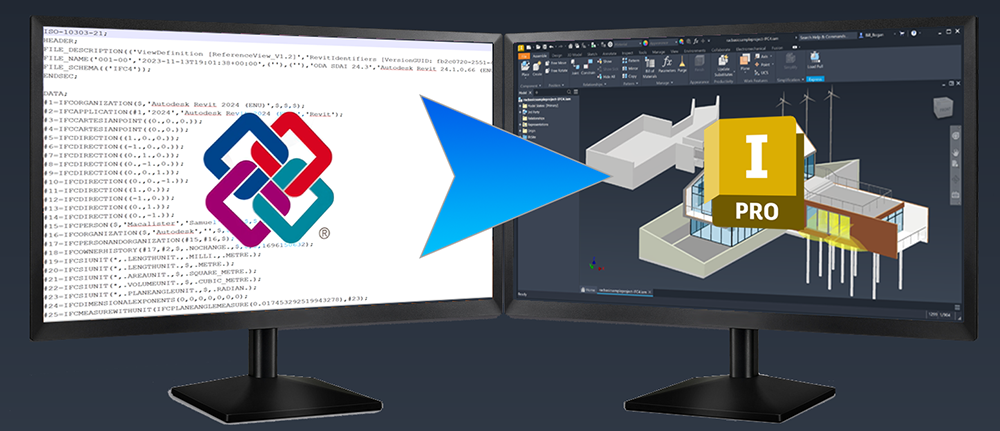

Format IFC jest formatem wymiany danych, który może być również używany do archiwizacji danych BIM. Jest to migawka wykonywana w czasie projektowania. W programie Inventor otwiera plik IFC i elementy są umieszczane w zespole programu Inventor. Program Inventor importuje dane IFC zgodnie z opcjami wybranymi w oknie dialogowym Importuj.
W programie Inventor dostępne są dwa typy importowania danych IFC: Model odniesienia i Przekształć model. W kontekście tych dwóch typów można wybrać preferencje dotyczące sposobu importowania geometrii, takie jak komponenty wielobryłowe lub pojedyncze, reprezentacje brył lub siatek itp.
Model odniesienia, jak sama nazwa wskazuje, jest modelem odniesienia z połączeniami do źródłowego pliku IFC. Importowane dane modelu są wewnętrzne w zespole i nie można ich edytować. Gdy źródłowy plik IFC zostanie zmieniony, program Inventor powiadomi o wprowadzeniu zmiany i będzie można zaktualizować model programu Inventor o wprowadzone zmiany.
Przekształć model oznacza jednorazowy import danych IFC. Nie ma łącza do źródłowego pliku IFC, dlatego do tego modelu nie będą stosowane żadne aktualizacje z pliku IFC. Importowane modele są pod pełną kontrolą użytkownika i mogą być edytowane w programie Inventor.
