Wyświetlanie komponentów z oddzielnymi kolorami

Można wyświetlić podzespoły, niepowtarzalne komponenty lub poszczególne komponenty z oddzielnymi kolorami.

Nowości: 2025

Wyświetl oddzielne kolory

Użyj jednej z poniższych opcji, aby wyświetlić komponenty z oddzielnymi kolorami.

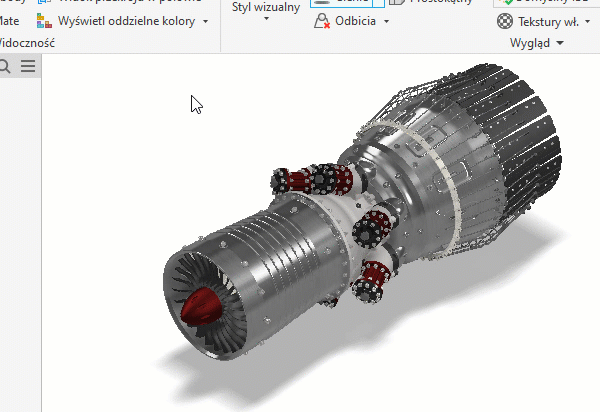

  1. Na wstążce na karcie Widok, w panelu Widoczność kliknij strzałkę Wyświetl oddzielne kolory, aby wyświetlić listę opcji. Kliknięcie przycisku przełącza tryb widoku przy użyciu ostatnio wybranej opcji.
  2. Na liście należy wybrać jedną z opcji:
    • dla każdego niepowtarzalnego zespołu najwyższego poziomu, aby wyświetlić komponenty najwyższego poziomu w różnych kolorach.
    • dla każdego zespołu najwyższego poziomu, aby wyświetlić każdy komponent najwyższego poziomu w oddzielnym kolorze.
    • dla każdej niepowtarzalnej części, aby wyświetlić inny kolor każdej niepowtarzalnej części użytej w zespole.
    • dla każdej części, aby wyświetlić inny kolor dla każdej części w zespole.
  3. Aby powrócić do normalnego wyglądu widoku, ponownie kliknij przycisk Wyświetl oddzielne kolory, a nie strzałkę listy rozwijanej.
  4. Uwaga: Opcja Wyświetl oddzielne kolory jest stanem widoku. Na przykład gdy w przypadku edycji lokalnej przełączysz się na śledzenie promieni lub na środowisko dodatków, stan powróci do normalnego wyglądu.

Zarządzanie używanymi kolorami

Można zmienić kolory używane dla dowolnego schematu kolorów.

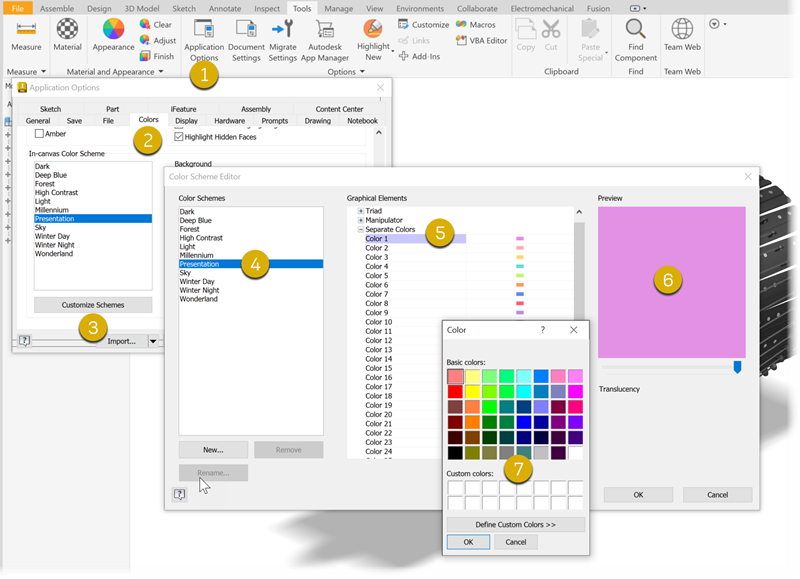

Aby zmienić wybór koloru, wykonaj następujące czynności:
  1. Na karcie Narzędzia kliknij Opcje aplikacji.
  2. W oknie dialogowym Opcje aplikacji kliknij kartę Kolory.
  3. Na karcie Kolory kliknij opcję Dostosuj schematy.
  4. W Edytorze schematu kolorów, w obszarze Schematy kolorów kliknij schemat kolorów, który chcesz zmodyfikować.
  5. W obszarze Elementy graficzne rozwiń opcję Oddzielne kolory i wybierz kolor.
  6. Kliknij przycisk Podgląd, aby wyświetlić okno dialogowe Kolor.
  7. W oknie dialogowym Kolor wybierz kolor lub zdefiniuj kolor niestandardowy, który ma zostać użyty. Dla każdego zdefiniowanego koloru niestandardowego należy kliknąć paletę Kolory niestandardowe, aby dodać kolor w tym miejscu, przed kliknięciem przycisku OK.
