Tworzenie zaokrągleń pełnych

Nowości: 2022

Dodaje element zaokrąglenia styczny do wybranych powierzchni lub zestawów powierzchni.

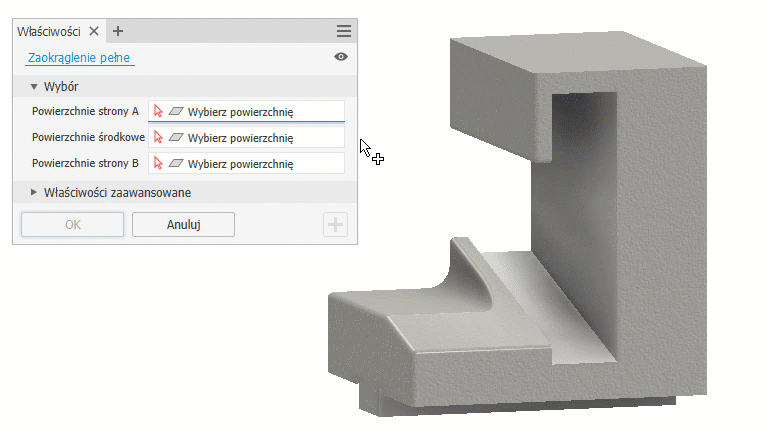

1. Kliknij kolejno kartę Model 3D panel Zmień opcje Zaokrąglenie Zaokrąglenie pełne.
2. W obszarze rysunku wybierz powierzchnię lub zbiór powierzchni pierwszego boku.
   Uwaga: Aby wybrać więcej niż jedną powierzchnię w zbiorze powierzchni, odznacz pole wyboru Optymalizuj dla pojedynczego wyboru. Aby zakończyć dany wybór wielokrotny, kliknij następny zbiór wskazań powierzchni lub kliknij prawym przyciskiem myszy w obszarze rysunku, a następnie kliknij przycisk Kontynuuj.
3. W obszarze rysunku wybierz powierzchnię centralną lub zbiór powierzchni.
4. W obszarze rysunku wybierz powierzchnię lub zbiór powierzchni drugiego boku.
   Uwaga: Kolor podświetlenia wybranych powierzchni harmonizuje z próbką koloru na powiązanym selektorze polecenia.
5. W razie potrzeby określ ustawienia zaawansowane.
   • Uwzględnij powierzchnie styczne. Zaznacz, aby umożliwić automatyczne kontynuowanie styczności sąsiednich powierzchni. Aby utworzyć zaokrąglanie tylko między wybranymi powierzchniami, odznacz pole wyboru. Opcja ta nie dodaje powierzchni do zbioru wskazań, ani ich stamtąd nie usuwa.
   • Zachowaj wszystkie elementy. Gdy ta opcja jest zaznaczona, sprawdza wszystkie elementy przecinające się z zaokrągleniem. Ich przecięcia są obliczane podczas operacji zaokrąglania. Gdy opcja nie jest wybrana, podczas operacji są obliczane tylko krawędzie, które są częścią operacji zaokrąglania.
   • Optymalizuj dla pojedynczego wyboru. Po wybraniu pierwszej powierzchni zostanie aktywowany selektor drugiej powierzchni, minimalizując liczbę kroków wymaganych do wybrania pojedynczych powierzchni.
6. Kliknij przycisk OK, aby zakończyć i zamknąć panel właściwości. Kliknij przycisk Zastosuj, aby kontynuować stosowanie zaokrągleń wklęsłych i wypukłych.
