Interfejs użytkownika

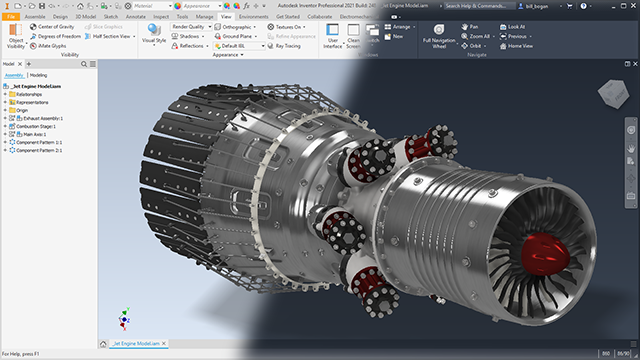

Motywy interfejsu użytkownika

Ciemny motyw interfejsu użytkownika wychodzi z etapu wersji wstępnej i został oficjalnie udostępniony w interfejsie użytkownika programu Inventor. Możesz go wybrać, przechodząc do menu Narzędzia panel Opcje Opcje aplikacji karta Kolory i zmieniając motyw interfejsu użytkownika.

Aby uzyskać więcej informacji, zobacz temat Karta Kolory — odniesienie.

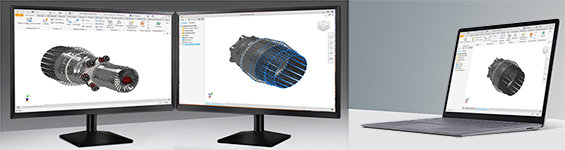

Resetowanie układu interfejsu użytkownika

Podczas pracy na kilku monitorach można zadokować panele właściwości lub przeglądarkę modelu w innych oknach. Aby scalić wszystko z powrotem w okno główne, użyj polecenia Resetuj układ interfejsu użytkownika. (Przejdź do karty Widok Okna).

Aby uzyskać więcej informacji, zobacz tematy Okna graficzne i Praca z oknami graficznymi.

Panele właściwości

Paleta narzędzi

Niektóre panele właściwości, takie jak Zaokrąglenie i Zmierz, używają palety narzędzi. Palety narzędzi wyświetlają opcje przydatne w przypadku aktualnie używanego polecenia. Palety narzędzi są domyślnie zadokowane do panelu właściwości. Można je przeciągnąć z dala od panelu właściwości w wygodne miejsce w obszarze rysunku. Aby zadokować je do panelu właściwości, przeciągnij je w jego pobliże.

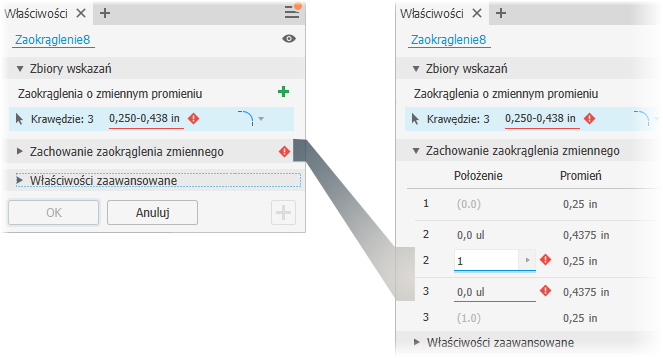

Powiadomienia ostrzegawcze

Powiadomienia ostrzegawcze są wyświetlane jako wykrzyknik wewnątrz czerwonego kształtu rombu. Powiadomienia te ostrzegają o warunkach, takich jak sprzeczne dane wejściowe, warunek błędu lub problem uniemożliwiający pomyślne utworzenie elementu. Jeśli problemy znajdują się w zbiorze wskazań i wyświetlanie zbioru jest zwinięte, powiadomienie zostanie dodane do węzła zbioru.

Aby uzyskać więcej informacji, zobacz temat Informacje o panelach właściwości.

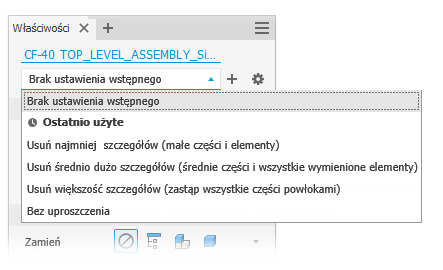

Ustawienia wstępne

Wbudowane ustawienia wstępne (wstępnie zdefiniowane z określonym przeznaczeniem) są dostępne z poleceniem Uprość.

Ustawienia wstępne wykorzystują ustawienia dokumentu do określenia jednostek długości. Nowe niestandardowe ustawienia wstępne oparte na wbudowanych ustawieniach wstępnych używają wartości jednostek przypisanych podczas uruchamiania polecenia Nowe ustawienie wstępne i nie używają jednostek dokumentu.

Aby uzyskać więcej informacji, zobacz temat Praca z ustawieniami wstępnymi.

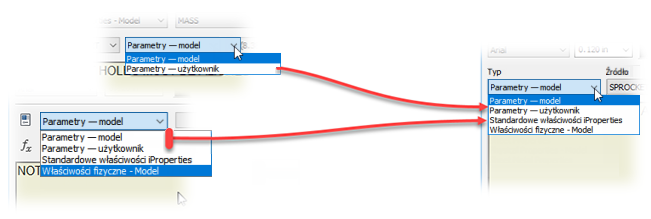

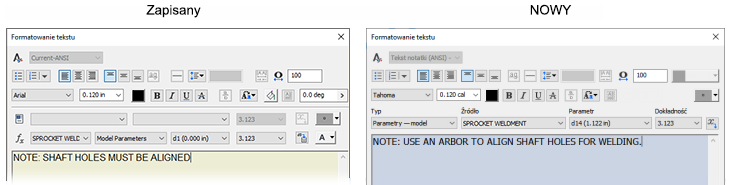

Udoskonalenia formatowania tekstu

Niektóre elementy sterujące okna dialogowego Formatowanie tekstu zostały połączone, aby usprawnić proces projektowy i uporządkować interfejs. Żadne zachowania nie zostały zmienione.

• Listy Właściwości i Parametry zostały połączone w listę Typ

• Właściwości — model i Właściwości — rysunek zostały połączone w opcję Standardowe właściwości iProperties

• Właściwości niestandardowe — model i Właściwości niestandardowe — rysunek zostały połączone w opcję Niestandardowe właściwości iProperties

• Opcja Parametry — komponent staje się opcją Parametry — model, zmieniono tylko etykietę

• Listy rozwijane zostały oznaczone etykietami

• Elementy sterujące, które zostały przeniesione

  • Obrót tekstu przeniesiono o wiersz w górę
  • Obramowanie tekstu przeniesiono o wiersz w górę
  • Pole tekstowe (tylko Tekst szkicu) przeniesiono na lewo od elementu sterującego Kolor
  • Listę symboli przeniesiono w górę z innymi elementami sterującymi formatowania

Aby uzyskać więcej informacji, zobacz temat Formatuj tekst — odniesienie.

Aby uzyskać więcej informacji dotyczących opcji Tekst szkicu, zobacz temat Praca ze szkicami.

Forma wtryskowa w programie Inventor

Narzędzia dostępne w programie Inventor do symulacji, analizy i przypisywania materiałów formy wtryskowej zostały usunięte w wersji R2022. Oprócz tego, że biblioteka materiałów była nieaktualna, część analityczna narzędzia była 32-bitowa i stanowiła potencjalne niebezpieczeństwo związane z zabezpieczeniami.

Usunięto następujące polecenia:

• Wybór materiałów
• Parametry procesu dla części
• Analiza wypełnienia części
• Parametry procesu formowania
• Analiza wypełnienia formy
• Ustaw właściwości wydruku
• Wyniki testu
• Menedżer zadań
• Animacja wyników
• Nakładka (menu kontekstowe Zamknięcie powietrza i Linie łączenia strug w przeglądarce)

Aby uzyskać więcej informacji, zobacz tematy Analiza form w programie Inventor i Porównanie Moldflow Insight i Moldflow Adviser.

Kopiuj obiekt

Polecenie Kopiuj obiekt obsługuje obecnie wybór za pomocą okna.

• Pełne okno — kliknij i przeciągnij myszą po przekątnej od lewego górnego do prawego dolnego rogu, aby wybrać obiekty poprzez ich pełne zamknięcie w kształcie okna wykonanego przez operację.
• Okno przecinające — kliknij i przeciągnij kursor po przekątnej od prawego górnego do lewego dolnego rogu, aby wybrać wszystkie obiekty przecinające kształt okna wykonany przez operację.

Aby uzyskać więcej, zobacz tematy Kopiowanie i przesuwanie geometrii i Kopiowanie obiektów między środowiskami części, zespołu i konstrukcji.

Zlokalizowane szablony

Począwszy od wersji programu Inventor 2022 wszystkie szablony mają nazwę „Standard.xxx” podczas instalacji. Jest to zmiana dotycząca zlokalizowanych wersji programu Inventor. Aby użyć zlokalizowanych szablonów utworzonych w wersji programu Inventor wcześniejszej niż 2022, zaleca się zmianę nazwy starych szablonów na nową nazwę „Standard.xxx” jako część procesu migracji szablonu. Przykładowo należy zmienić „Norma.idw” na „Standard.idw”.

Opcje aplikacji

Nowa opcja jest dostępna w oknie Opcje aplikacji karta Wyświetlanie. Opcja Automatycznie aktualizuj powiązane dokumenty określa, czy w otwartych dokumentach zespołu następują aktualizacje koloru i widoczności, gdy komponent podrzędny zostanie zmodyfikowany.

Aby uzyskać więcej informacji, zobacz temat Karta Wyświetl (Opcje aplikacji) — odniesienie.

Wyróżnij nowe

Interfejs i etykiety narzędzia Wyróżnij nowe zostały ulepszone, aby zwiększyć czytelność podczas używania opcji.

Aby uzyskać więcej informacji, zobacz temat Wyróżnianie nowych i zaktualizowanych poleceń i opcji funkcji panelu właściwości.

Filmy szkoleniowe

Format wideo Flash nie jest już obsługiwany.

• Wszystkie filmy w formacie Flash zostały usunięte z zawartości szkoleniowej. Pozostałe filmy nie są plikami w formacie Flash i można je oglądać.
• Nagrania wideo ćwiczeń z przewodnikiem do programu Inventor wykorzystują format WEBM i można je oglądać.
