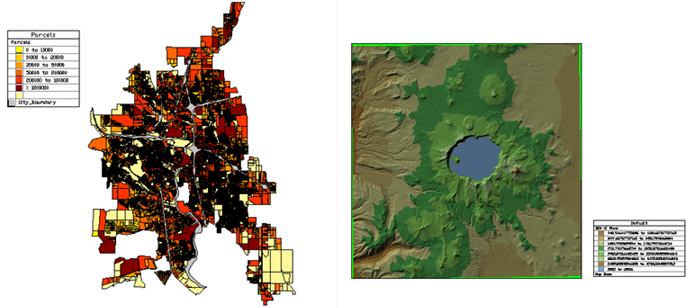

Legenda pozwala oglądającym zrozumieć znaczenie kolorów na mapie.
Legenda obejmuje wszystkie widoczne warstwy w Menedżerze wyświetlania (zarówno warstwy rysunku, jak i warstwy elementów geoprzestrzennych). Aby pokazać zakresy tematu, należy upewnić się, że warstwa, do której należy temat, jest rozciągnięta, tak aby zakresy były widoczne. Aby upewnić się, że warstwa nie jest wyświetlana w legendzie, przed utworzeniem legendy odznacz jej pole wyboru.
Legendę można umieścić w dowolnej rzutni obszaru papieru. Można utworzyć wiele map wyświetlania i skojarzyć każdą z nich z określoną rzutnią obszaru papieru. Każda z tych map może mieć własną legendę. Ponieważ można włączać i wyłączać warstwy dla każdej rzutni, legendy mogą się różnić.
Styl legendy
Legenda jest wyświetlana w tabeli. Domyślnie legendy używają stylu tabeli Legenda. Można zmienić styl tabeli Legenda lub użyć połączenia z zewnętrznym stylem. Jeśli rysunek i skojarzone z nim legendy mają być udostępnione, można zapisać styl tabeli legendy jako plik zewnętrzny do rysunku.
Okno Właściwości legendy służy do zmiany tytułu legendy, jej składników i ich porządku.
Inny styl tabeli można zdefiniować i zastosować za pomocą polecenia programu AutoCAD STYLTABELI. Edytor stylów tabeli jest standardowym oknem dialogowym programu AutoCAD powiązanym z Edytorem stylów tekstu. Więcej informacji znajduje się w pomocy dla programu AutoCAD.
