Opcja ta umożliwia zapisanie mapy z powrotem do rysunków źródłowych z uzgodnionymi stykami lub wykreślenie mapy bez zbędnych marginesów. Podobnie jak w poleceniu PRZERWIJ programu AutoCAD, opcja ta działa na zbiorze wybranych obiektów i polilinii, wskazanej jako granica cięcia.

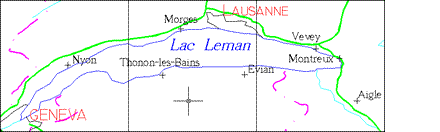

Zastosowanie polecenia Przerwij na granicy dzieli jedną mapę na trzy sąsiadujące ze sobą sekcje.
Tekst Thonon-les-Bains pozostaje na środkowej mapie, ponieważ ma wyrównanie CentrumSymetria oraz punkt wstawienia.
Opcja Przerwanie granicy
- Przerywa wektory i obiekty brzegowe, których punkty początkowe i końcowe leżą po dwóch stronach krawędzi cięcia.
- Nie przerywa takich obiektów jak bloki, tekst, wzory kreskowania i inne obiekty z jednym punktem wstawienia, nie posiadające krawędzi.
Określanie granicy
Podczas przerywania obiektów można narysować granicę, wybrać dowolną liczbę istniejących obiektów, które tworzą zamkniętą granicę, lub użyć jako granicy zakresu zapisu wstecznego aktywnych rysunków źródłowych. Należy zauważyć, że ostatnia opcja, korzystająca z zakresu rysunków źródłowych, użyje jako granicy połączonych zakresów wszystkich aktywnych rysunków źródłowych.
Krawędzie granicy nie muszą być prostokątem. Gdy do przerwania obiektów wykorzystane zostaną linie szerokości i długości geograficznej, brzegi będą w najlepszym przypadku, trapezowe.
Dane opisowe
Można również ustalić, aby obiekty otrzymane w wyniku operacji przerwania zachowały istniejące dołączone dane opisowe i połączenia z rekordami zewnętrznej bazy danych.
Po przerwaniu obiektów, można dane zapisać z powrotem do rysunków źródłowych.
