Etykiety służą do oznaczania każdego elementu w określonej warstwie elementów w Menedżerze wyświetlania. Są one zdefiniowane jako część stylu warstwy elementów.

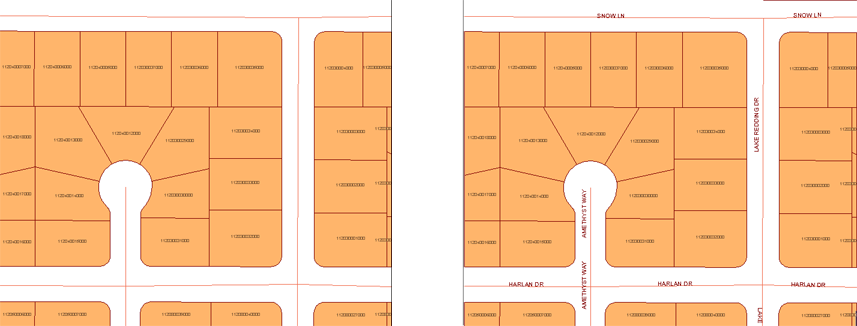

Na poniższej ilustracji pokazano sposób dodawania etykiet do elementów wieloboków (działek) i linii (ulic).
Etykieta może zawierać tekst i/lub elementy nie będące tekstem, elementy grafiki rastrowej i wektorowej.
Można określić właściwość, która ma być wyświetlana na etykiecie. Na przykład drogom można nadać etykiety z ich nazwami. W etykietach można również używać wyrażeń. Na przykład działkom można nadać etykiety zawierające wyrażenie określające wartość netto nieruchomości lub użyć wyrażenia w celu powiązania dwóch właściwości, np. adresu i nazwy ulicy.
Każdy typ geometrii ma własne opcje pozycjonowania. Proces etykietowania określa, gdzie mają być widoczne symbole i umieszcza je w taki sposób, aby nie zasłaniały się wzajemnie, używając następujących parametrów:
- Pokaż etykiety w położeniach ustalonych względem elementu lub powtórz etykiety w ustalonych odstępach wzdłuż elementu.
- Odsuń etykiety od początku, środka lub końca linii.
- Określ odstęp, w którym etykiety będą powtarzane.
- Określa znajdującą się za ścieżką etykietę jednowierszową, którą można zmniejszyć w celu dopasowania.
W przypadku etykiety elementu punktu można również określić następujące parametry:
- Określ, czy etykiety są przenoszone automatycznie w przypadku kolizji z inną etykietą, aby uniknąć nakładania jednej etykiety na inne.
- Określ odsunięcie poziome i pionowe, aby sterować punktem zakotwiczenia etykiety względem punktu odniesienia.
Aby zapewnić optymalną szybkość pracy, maksymalna liczba rysowanych etykiet wynosi 2000. Program Zestaw narzędzi AutoCAD Map 3D nie wyświetla etykiet w przypadku, gdy ich duża liczba spowodowałaby przysłonięcie geometrii.
