Wyszukiwanie w celu wybrania warstw elementów

Aby wyszukać i wybrać części warstw elementów

1. Aby wyświetlić obszar zainteresowania podczas filtrowania na podstawie położenia, należy powiększyć okno rysunku.
2. Na mapie wybierz warstwy elementów i wybierz polecenie wyszukiwania.

   Na przykład w programie Zestaw narzędzi AutoCAD Map 3D kliknij kolejno kartę Narzędzia główne panel Dane Wyszukaj.

3. Aby dodać więcej warstw elementu do danych wyszukiwanych za pomocą wyrażenia, kliknij opcję Dodaj warstwę i wybierz warstwę, która zostanie dodana. Aby usunąć warstwę, wybierz ją na liście i kliknij przycisk Usuń.
4. W obszarze wyrażenia użyj dowolnego typu wyrażenia:
   • Warunek położenia — Wybierz jedną z opcji Zlokalizuj na mapie i zdefiniuj położenie na rysunku.

     Na przykład użyj warunku położenia, aby znaleźć wszystkie włazy w jednej części miasta. Można również znaleźć wszystkie działki, które stykają się z drogą lub wszystkie wodociągi w odległości 100 metrów od drogi.

   • Warunek właściwości — wybiera wszystkie elementy o określonej przez użytkownika wartości właściwości. Wstaw właściwość, operator i wartość.

     Na przykład w celu wybrania wszystkich rur o średnicy większej od 10 określ wyrażenie Średnica > 10

     Na liście Właściwość wyświetlane są właściwości dostępne dla tej klasy elementów. Dla każdej właściwości na liście można wyświetlać i wstawiać dostępne wartości.

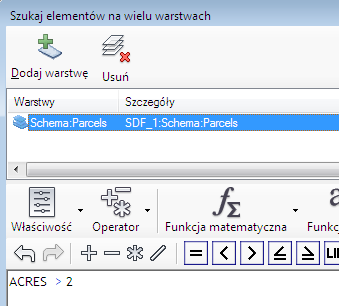

     Dodaj warstwy i określ wyrażenie, które zostanie wyszukane.

5. Dodatkowo do wyrażenia można dodać warunki.
6. Zweryfikuj wyrażenie.
7. Kliknij przycisk OK, aby zastosować filtr.
