W przypadku zastosowania linii warstwic każda linia łączy punkty takiej samej wysokości na powierzchni. Linie mogą ułatwić określenie poziomu w danym miejscu na powierzchni, zwiększyć przejrzystość i ułatwić analizowanie terenu powierzchni 3D oraz uprościć nawigację.

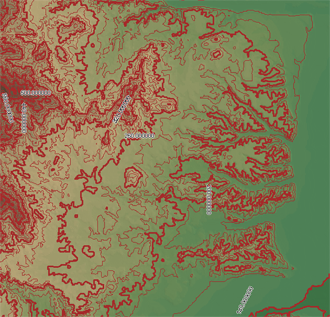

Linie warstwic dodane do powierzchni DEM
Linie warstwic są przechowywane jako nowe polilinie lub elementy wieloboków w pliku SDF i jako nowa warstwa w Menedżerze wyświetlania.
Można edytować i stylizować linie poziomic tak samo jak inne warstwy elementów. Linie warstwic można również usuwać i tworzyć ponownie.
Dodając linie warstwic, użytkownik określa następujące opcje:
- Nazwa nowej warstwy warstwic
- Interwał poziomu warstwic
- Jednostki (metry lub stopy) używane w celu mierzenia poziomu
- Główny interwał warstwic
- Etykiety warstwic
- Czy warstwice mają zostać utworzone w postaci polilinii, czy regionów
- Nazwa pliku SDF, w którym zostaną zapisane elementy warstwicy
