Szablon może zawierać jeden lub więcej układów. Jeśli szablon zawiera wiele warstw, należy określić, które z nich będą użyte dla poszczególnych skoroszytów mapy.
Po zdefiniowaniu szablonu skoroszytu mapy i zapisaniu mapy można opublikować skoroszyt mapy do plotera lub do pliku DWF.
Szablon skoroszytu mapy
Rzutnie

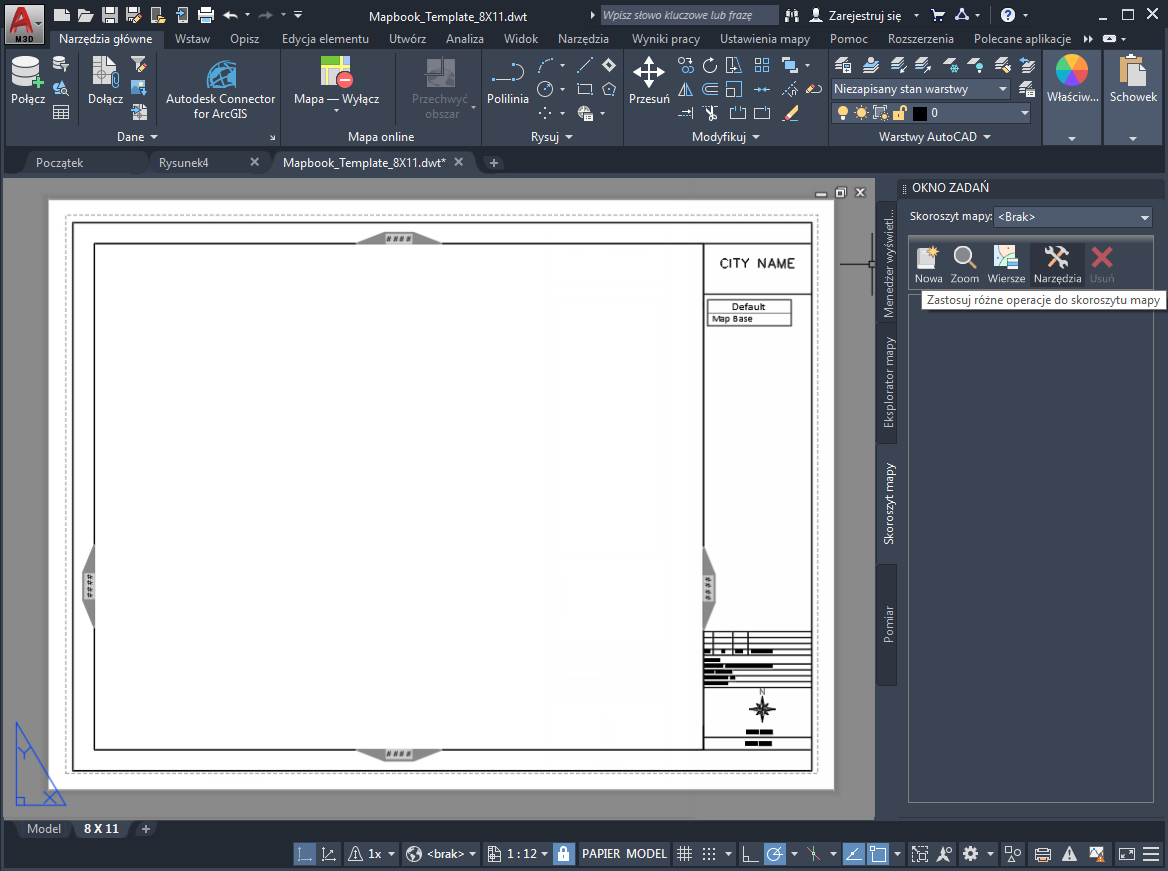

W szablonie skoroszytu mapy każdy element występuje w obszarze rzutni, która odpowiada ramce na stronie WWW. Rzutnia ma kształt i pozycję na stronie. Można także określić typ informacji, jakie będą widoczne w jej obszarze. W szablonie skoroszytu mapy musi być włączona główna rzutnia. Pozostałe rzutnie są elementami opcjonalnymi i mogą obejmować:
- Rzutnia widoku sekcji wyświetla odpowiadającą sekcję oraz określa kształt sekcji. Szablony skoroszytów mapy muszą zawierać rzutnię widoku sekcji.
- Rzutnia widoku kluczowego wyświetla widok miniatury całego obszaru zawartego w skoroszycie mapy. Można utworzyć uproszczony widok odwzorowanego obszaru, który będzie użyty w tej rzutni, zapisać ten widok do osobnego pliku rysunku, a następnie połączyć rzutnię z rysunkiem. Zamiast miniatury w tej rzutni można wyświetlić inny połączony plik. Można na przykład zapisać detal mapy w osobnym pliku i użyć rzutni widoku kluczowego, aby wyświetlić go jako wklęsły. Można również wyświetlać wybrane warstwy AutoCAD dla całej mapy. Uwaga:
Podczas tworzenia skoroszytu mapy można wybrać dowolne opcje z powyższych lub całkowicie pominąć rzutnię kluczowego widoku.
- Rzutnia legendy wyświetla legendę i określa miejsce, w którym będzie ona wyświetlona w skoroszycie mapy. Jeśli utworzona została legenda wyświetlana na mapie, można ją wybrać dla tej rzutni lub można wybrać obszar mapy, który będzie użyty jako legenda. Użycie tej rzutni jest opcjonalne.
- Przyległe strzałki to bloki znajdujące się przy każdej krawędzi sekcji wskazujące i identyfikujące przyległe sekcje. Każda strzałka posiada właściwość, która określa przyległą sekcję w kierunku wskazywanym przez strzałkę oraz wyświetla nazwę sekcji w obrębie strzałki. Można określić tekst znajdujący się w obszarze grotu strzałki. Podczas tworzenia skoroszytu mapy można wybrać rysunek dla przyległego bloku. Oryginalny przyległy blok zdefiniowany w układzie szablonu zostanie zastąpiony przez ten rysunek.
- Tabelka rysunkowa wyświetla zdefiniowany blok DWG, który może zawierać informacje o tytule, jak nazwa firmy lub grupy, czy nazwa mapy. Wiele organizacji ma standardowe tabelki rysunkowe wstawiane do tego elementu. Można zdefiniować niektóre atrybuty tabelki rysunkowej z poziomu szablonu. Tabelki rysunkowe zdefiniowane w szablonach przykładowych zawierają ramkę, która otacza całą sekcję. Podczas tworzenia skoroszytu mapy można wybrać rysunek dla tabelki. Oryginalna zawartość tabelki zdefiniowana w układzie szablonu zostanie zastąpiona przez ten rysunek.
