Można pracować z obiektami z innych rysunków dołączając je do bieżącego rysunku. Grupa rysunków dołączonych do projektu nosi nazwę zestawu rysunków.
Na przykład: Istnieją oddzielne rysunki dla każdego kwadrantu miasta. Po dołączeniu tych rysunków do bieżącego rysunku można wszystkie kwadranty wyświetlić jednocześnie.
Wyrównywanie dołączonych rysunków
Jeśli dołączony rysunek ma przypisany globalny układ współrzędnych, obiekty z tego rysunku są automatycznie konwertowane na ich odpowiedni rozmiar i położenie w bieżącym rysunku.
Jeśli dołączony rysunek nie ma przypisanego globalnego układu współrzędnych, należy określić sposób dopasowania obiektów z tego rysunku, gdy są one kopiowane do bieżącego rysunku.
|
|
||
|
|
|
|

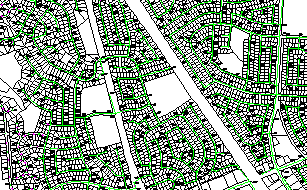

| Dołączone rysunki | Bieżący rysunek |
Rysunki rozłożone przez określenie odsunięcia dla każdego dołączonego rysunku, tak jak przedstawiono to powyżej.
Dla każdego dołączonego rysunku można określić odsunięcie rysunku. Można także określić jak skalowane lub obracane są obiekty z dołączonych rysunków, gdy są przenoszone do bieżącego rysunku.
