Klasyfikacja obiektów pomaga zorganizować i wybierać obiekty w rysunkach.
Klasyfikacje obiektów są używane do organizowania obiektów w rysunku bazując na obiektach świata naturalnego, które reprezentują, takich jak drogi lub włazy. Przy tworzeniu obiektu przy użyciu klasyfikacji obiektów, obiekt automatycznie przyjmuje właściwości i wartości przypisywane w oparciu o jego klasyfikację. Dodatkowo można wyszukać lub wybrać wszystkie obiekty w klasie obiektów.
Konfigurowanie klasyfikacji obiektów
- Należy rozpocząć przez określenie obiektów standardowych w organizacji. Przykładowo, jeśli dana organizacja produkuje mapy drogowe, wtedy należy określić jako obiekty standardowe takie elementy, jak autostrady czy drogi podrzędne.
- Określ zestaw właściwości i danych dla każdego standardowego typu obiektu. Dla każdego zdefiniuj klasę obiektu, która określa właściwości i dane dla tego typu obiektu. Wszystkie definicje klas obiektów są przechowywane w pliku definicji klasy obiektów.
Przykładowo można tworzyć wszystkie drogi główne składające się z polilinii, o znacznej szerokości linii, znajdujące się na warstwie dróg głównych, a następnie skojarzyć z nimi dane opisowe zawierające listę wartości dozwolonych prędkości i liczbę pasów. W podobny sposób można utworzyć drogi drugorzędne na warstwie dróg drugorzędnych, korzystając z cienkiej linii i dodać informacje o typie powierzchni.
- Należy użyć definicji klasy obiektów, aby utworzyć obiekty ze standardowymi ustawieniami właściwości i danymi dołączonymi do nich.
Przykładowo, jeśli użyto polecenia Utwórz obiekt sklasyfikowany do utworzenia drogi głównej, zostanie ona utworzona za pomocą polilinii o niewielkiej szerokości, na warstwie dróg głównych, z danymi opisowymi takimi jak ograniczenia prędkości i liczba pasów. Gdy zostaną utworzone drogi drugorzędne na warstwie dróg drugorzędnych za pomocą cieńszych linii i różnych wartości dla rodzajów powierzchni i liczbie pasów.
Gdy wybrane obiekty zostały utworzone za pomocą klasy obiektów, właściwości skojarzone z tą klasą obiektów zostaną wyświetlone na karcie Klasa obiektu na palecie Właściwości. Przykładowo po wybraniu drogi paleta Właściwości wyświetli warstwę, szerokość linii, typ powierzchni i liczbę pasów. Można edytować właściwości przez wprowadzenie nowych wartości w oknie.

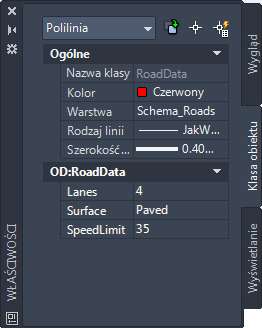

Jeśli zostanie wybrana droga, karta Klasa obiektu pokaże wszystkie właściwości skojarzone z klasą obiektów Droga. Wartości można edytować, klikając pole wyboru i wskazując element z listy.
