Informacje o nakładaniu

Jedna klasa jest oznaczona jako Źródło, a druga jako Nałożenie. Operacja Nałożenie tworzy warstwę wyjściową, która jest również zapisywana jako oddzielna składnica elementów SDF. Zawartość i atrybuty nowej warstwy zależą od typu wykonywanej operacji Nałożenie.

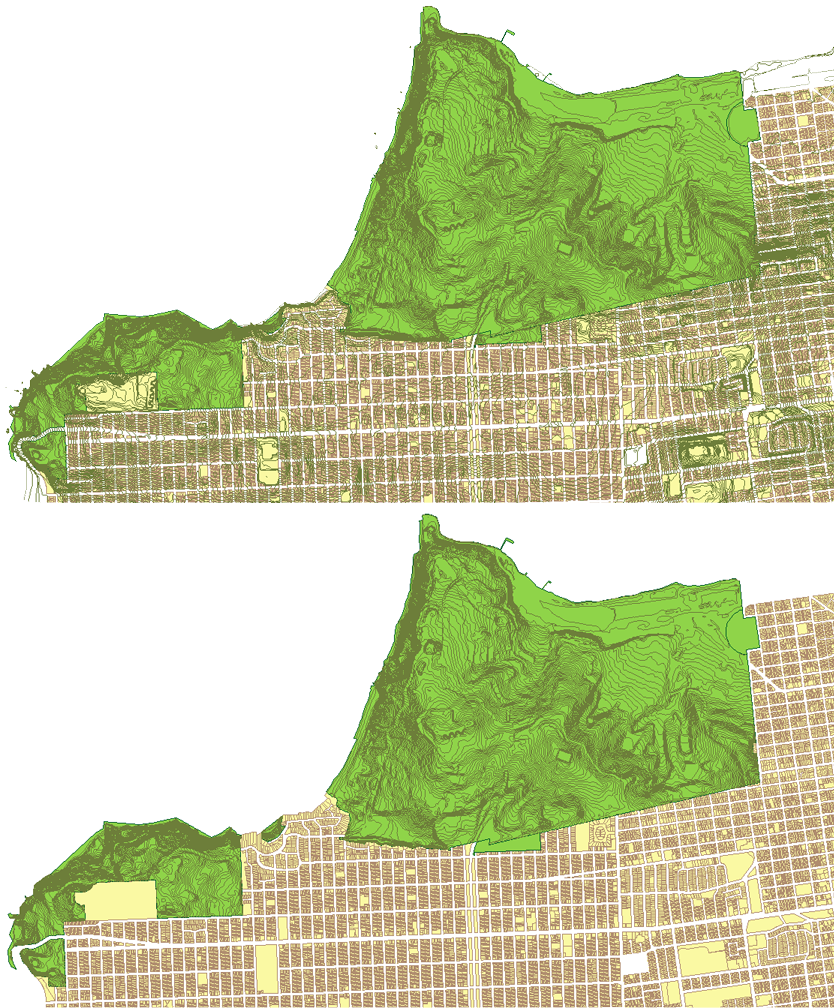

Nałożenie zostało użyte do wyświetlania tylko warstwic wewnątrz zielonego wieloboku.

Na klasy elementów można nałożyć maksymalnie milion elementów, w zależności od wielkości i stopnia złożoności elementów.

Ustawianie jednostek tolerancji

Można ustawić wartości tolerancji dla opcji Tolerancja podporządkowania i Tolerancja rzędnej. Tolerancja podporządkowania umożliwia wskazanie, które wieloboki powinny być osobnymi elementami, a które są zbyt małe i powinny być częścią sąsiednich elementów. Za pomocą tolerancji rzędnej można określić, jak daleko od siebie muszą leżeć dwa węzły, aby były traktowane jako odrębne punkty w warstwie wyjściowej. Dla każdego z tych ustawień tolerancji należy najpierw wybrać jednostki, a następnie podać wartość. Jednostki wybiera się zależnie od używanego układu współrzędnych.

Jeśli jest używany geograficzny układ współrzędnych, w którym pomiary podaje się w stopniach, należy ustawić tolerancję podporządkowania w jednostkach powierzchni (na przykład stopy lub metry kwadratowe). Domyślną jednostką tolerancji podporządkowania są metry kwadratowe. Te tolerancje reprezentują pomiary wykonane lokalnie i są narażone na błędy, które nie różnią się znacznie z uwagi na położenie. Jednak tolerancja rzędnej nie jest prawdziwą jednostką odległości i w układach geograficznych powinna być wyrażona w stopniach.

Atrybuty na warstwie wynikowej

Można użyć okna dialogowego Reguły podziału i scalania, aby ustawić atrybuty elementów, które są dzielone w wyniku operacji nakładania. Jeśli te reguły nie zostaną określone, elementy będą podlegać regułom domyślnym. Reguły scalania nie obowiązują. W wypadku nałożenia dwóch źródeł elementów używanych wcześniej na innej mapie należy przywrócić ustawienie reguł dla nowej mapy.

W niektórych przypadkach w wyniku są zapisywane zarówno atrybuty z klas/warstw Źródło, jak i Nałożenie. Jeśli spowoduje to zapisanie atrybutów o tych samych nazwach, każdy będzie miał przypisaną pierwotną nazwę z dodanym przyrostkiem liczbowym. Na przykład można nałożyć dwie warstwy o nazwach Miasta i Działki. Jeśli obie mają atrybut Nazwa, wynikowa warstwa będzie miała atrybuty o nazwach „Nazwa_1” i „Nazwa_2”.

Wybieranie geometrii źródła i nałożenia.

Geometria w wybranych klasach elementów lub warstwach wpływa na pozostałe opcje w oknie dialogowym. Możliwe jest łączenie tylko niektórych typów geometrii. Na przykład operacje Suma i Różnica symetryczna są dostępne tylko w przypadku porównań region/region. Jeśli dla klasy/warstwy Źródło zostanie wybrana geometria punktów, to dla klasy/warstwy Nałożenie można wybrać tylko geometrię regionów.

Kolejność wybieranych geometrii jest istotny. Aby możliwe było porównanie geometrii liniowych i regionów geometria liniowa musi znajdować się na warstwie Źródło. Jeśli jako Źródło zostanie wybrany region, geometrie liniowe nie będą dostępne jako Nałożenie.

Dostępne opcje Typ zależą od geometrii wybranych dla klas/warstw Źródło i Nałożenie. Jeśli jednak z warstwą Źródło lub Nałożenie są powiązane dane, w programie Zestaw narzędzi AutoCAD Map 3D nie będzie można określić typów geometrii przed wykonaniem operacji. W takim przypadku dostępne będą wszystkie opcje Typ, nawet jeśli niektóre z nich są niepoprawne. Jeśli jednak nie będą istniały dozwolone kombinacje geometrii, wynik może być pusty.

Jeśli Źródło lub Nałożenie zawiera więcej niż jedną geometrię, można wybrać dowolną klasę elementów lub warstwę jako Nałożenie i dowolną operację nałożenia w polu Typ. Jeśli jednak nie będą istniały dozwolone kombinacje geometrii, wynik może być pusty. Ponadto, jeśli geometrie zawierają zarówno regiony, jak i linie, wszelkie linie przecinające regiony będą te regiony dzielić, co może być niepożądane.

Typy operacji nakładania

Iloczyn logiczny

Iloczyn: określa geometrię nakładającą się w elementach klasy/warstwy Źródło i Nałożenie. Nienakładające się elementy geometrii są usuwane z wyniku, przez co warstwa wynikowa jest częścią wspólną warstw/klas Źródło i Nałożenie. Operacja Iloczyn znajduje punkty lub linie wewnątrz regionu lub wyznacza miejsca, w których dwa elementy liniowe nakładają się. Na przykład umożliwia znalezienie punktów drzew na terenie regionów reprezentujących parki.

Warstwa wynikowa ma atrybuty zarówno elementów z klasy/warstwy Źródło, jak i z klasy/warstwy Nałożenie.

Operacja Iloczyn może być wykonywana na następujących typach geometrii:

Iloczyn: linia/linia
Iloczyn: linia/region
Iloczyn: punkt/region
Iloczyn: region/region

Suma logiczna

Suma określa geometrię istniejącą w geometrii klasy/warstwy Źródło lub w geometrii klasy/warstwy Nałożenie. Gdy geometrie przecinają się, tworzone są dodatkowe elementy. Wynikowa warstwa jest sumą dwóch warstw porównywanych. Suma umożliwia połączenie dwóch logicznie powiązanych regionów. Można na przykład utworzyć nowe źródło elementów będące połączeniem dzielnicy biznesowej i rozrywkowej, gdy te dwa obszary nakładają się.

Warstwa wynikowa ma atrybuty zarówno elementów z klasy/warstwy Źródło, jak i z klasy/warstwy Nałożenie.

Operacja Suma możne być wykonywana tylko przy porównaniach region/region.

Suma: region/region

Wymaż

Wymaż określa geometrię z klasy/warstwy Źródło, która nie przecina się z geometrią z klasy/warstwy Nałożenie. Elementy przecinające się są usuwane. Operacja Wymaż odejmuje fragment geometrii od klasy elementów. Na przykład umożliwia znalezienie wszystkich dróg leżących poza dzielnicą biurową lub wszystkich szpitali leżących poza strefą zalewową.

Wynikowa warstwa ma tylko atrybuty elementów klasy/warstwy Źródło.

Operacja Wymaż może być wykonywana na następujących typach geometrii:

Wymaż: linia/region
Wymaż: punkt/region
Wymaż: region/region

Tożsamość

Tożsamość tworzy nowe elementy z przecięcia elementów w klasie/warstwie Źródło i Nałożenie. Operacja Tożsamość umożliwia dzielenie elementów w punktach, w których przecinają się one z elementami innej klasy, i tworzenie w takich punktach nowych elementów. Można na przykład dzielić drogi lub działki na granicach powiatów.

Wynikowe elementy mają atrybuty zarówno elementów źródłowych, jak i nałożonych, ale tylko elementy przecinające się będą miały wartości atrybutów z obu tych klas/warstw. Gdy w programie Zestaw narzędzi AutoCAD Map 3D jest dzielony oryginalny element w celu uzyskania elementu wynikowego, sposób przypisywania atrybutów jest określany na podstawie reguł dzielenia/scalania. Wówczas atrybuty elementu z klasy/warstwy Nałożenie są dopisywane do elementów wynikowych. Nieprzecinające się elementy z klasy/warstwy Źródło zachowują swoje pierwotne właściwości.

Operacja Tożsamość może być wykonywana na następujących typach geometrii:

Tożsamość: linia/region
Tożsamość: punkt/region
Tożsamość: region/region

Przytnij

Operacja Przytnij działa tak jak Iloczyn, z tym że Przytnij tworzy elementy z tych obszarów klasy/warstwy Źródło, które nakładają się na elementy klasy/warstwy Nałożenie.

Operacja Przytnij umożliwia znajdowanie elementów leżących wewnątrz regionu geometrycznego. Można na przykład znaleźć hydranty na terenie budowy lub segmenty dróg w określonym rejonie miasta.

Gdy w programie Zestaw narzędzi AutoCAD Map 3D jest dzielony oryginalny element w celu uzyskania elementu wynikowego, sposób przypisywania atrybutów jest określany na podstawie reguł dzielenia/scalania.

W przypadku opcji Przytnij w warstwie wynikowej są uwzględniane tylko atrybuty elementów z warstwy Źródło.

Operacja Przytnij może być wykonywana na następujących typach geometrii:

Przytnij: linia/region
Przytnij: punkt/region
Przytnij: region/region

Wklej

Wklej tworzy nowe elementy poprzez wklejenie elementów z klasy/warstwy Nałożenie do klasy/warstwy Źródło. Elementy z klasy/warstwy Źródło stają się nowymi elementami na warstwie wynikowej. Ponadto elementami na warstwie wynikowej stają się te obszary warstwy Źródło, które nie znajdują się wewnątrz geometrii klasy/warstwy Nałożenie. Operacja Wklej umożliwia połączenie dwóch nakładających się elementów. Można na przykład dodać atrybuty dzielnicy miasta do atrybutów budów, na które dzielnica się nakłada.

Warstwa wynikowa będzie zawierała atrybuty zarówno z klasy/warstwy Źródło, jak i Nałożenie. Elementy uzyskane z geometrii elementów klasy/warstwy Źródło mają wartości z klasy/warstwy Źródło , ale wartości ich atrybutów z klasy/warstwy Nałożenie są równe NULL. Elementy uzyskane z geometrii elementów klasy/warstwy Nałożenie mają wartości z klasy/warstwy Nałożenie , ale wartości ich atrybutów z klasy/warstwy Źródło są równe NULL.

Operacja Wklej możne być wykonywana tylko przy porównaniach region/region.

Wklej: region/region

Różnica symetryczna

Różnica symetryczna określa geometrię nienakładających się obszarów elementów klasy/warstwy Źródło i klasy/warstwy Nałożenie. Nakładające obszary elementów są usuwane z wyniku. Nienakładające się obszary stają się nowymi elementami. Różnica symetryczna umożliwia znajdowania obszarów wzajemnie wykluczających się w dwóch klasach elementów. Można na przykład znaleźć budowy budynków mieszkalnych poza istniejącymi rejonami przypisanymi do szkół.

Operacja Różnica symetryczna może być wykonywana tylko w porównaniach region/region.

Różnica symetryczna: region/region
