Kalkulator gruntu znajduje wartość równoważnego współczynnika sprężystości dla podłoża warstowego.
Kalkulator jest instalowany podczas instalacji programu Robot.
Współczynnik sprężystości może być stosowany podczas definiowania następujących.
- Podpory sprężystej
- Podłoża sprężystego prętów
- Panelu podłoża sprężystego.
Kalkulator umożliwia obliczanie współczynnika sprężystości bezpośrednio na podstawie określonego profilu podłoża warstwowego i oferuje następujące funkcje.
- Definicję profilu gruntu z dostępną bazą gruntu i właściwościami gruntu.
- Zapis i odczyt kompletnego profilu gruntu zdefiniowanego przez użytkownika.
- Obliczanie współczynnika sprężystości dla zdefiniowanego profilu.
- Przekazywanie obliczonej wartości do okna dialogowego dla podpory lub definicji terenu.
Kalkulator działa jako niezależne narzędzie, które umożliwia obliczanie współczynnika reakcji terenu dla określonego fundamentu i profilu gruntu. Zapisany profil gruntu może być używany w kalkulatorze żelbetonu i ławy fundamentowej.
Uruchamianie kalkulatora za pomocą wykonania następujących czynności.
- Wyboru menu Narzędzia > Grunty budowlane — kalkulator.
- Kliknięcia
(Grunty budowlane) na pasku narzędzi Narzędzia. - Wyboru opcji Współczynnik sprężystości znajdującej się w kilku różnych oknach kontekstowych (takich jak okna dialogowe: Nowa definicja podpory, Nowe podłoże sprężyste, Nowa definicja grubości i inne) w programieRobot.
- Kliknięcia ikony pulpitu dla kalkulatora.
- Wybrania Grunty budowlane — obliczenia współczynnika K z grupy Wszystkie programy w menu Start.
W kalkulatorze, współczynnik K jest obliczany na podstawie wartości średniej naprężenia pod fundamentem dla jednostki powierzchni. Odpowiedni współczynnik KZ dla fundamentu o określonych wymiarach jest także obliczany.
Aby obliczyć równoważny współczynnik K dla podłoża warstwowego, wykonaj następujące czynności.

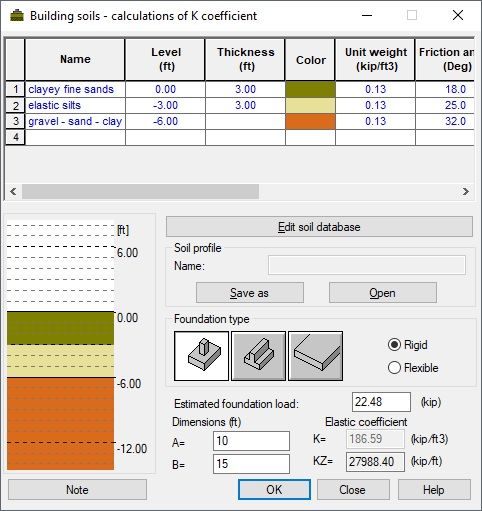

- Określ parametry kolejnych warstw podłoża w tabeli. Kolejne warstwy gruntu zostaną przedstawione schematycznie w lewej dolnej części okna dialogowego. Dostępne grunty pochodzą z bazy gruntów wybranej w oknie dialogowym Preferencje zadania.
- Wybierz typ gruntu w kolumnie Nazwa.
- Określ Poziom lub Grubość dla poziomu danej warstwy gruntu. Pozostałe parametry są odczytywane z bazy gruntów.
- Wybierz jeden z następujących typów fundamentu.
-
Stopa fundamentowa o wymiarach A x B. Współczynnik KZ jest jednostką (siły/długości). Wartość obliczona KZ = K * A * B może być stosowana podczas definiowania współczynnika sprężystości w oknie dialogowym definicja podpory. -
Ławę Fundamentową o wymiarach A (długość ławy fundamentowej ) i B (szerokość ławy fundamentowej). Jednostka współczynnika KZ jest (siła/długość ^ 2). Wartość obliczona KZ = K * B może być stosowana podczas definiowania współczynnika sprężystości w oknie dialogowym definicja typu podłoża sprężystego. -
Płyta fundamentowa o wymiarach A x B. Jednostka współczynnika KZ jest(siła/długość ^ 3). Wartość obliczona KZ = K może być stosowana podczas definiowania współczynnika sprężystości w oknie dialogowym definicji typu grubości panelu.
-
- Wybierz sztywny lub sprężysty typ fundamentu.
Założyć należy albo średnią naprężenia pod fundamentem z rozwiązania przy pomocy sztywnego fundamentu, albo z rozwiązania ze sprężystego obciążonego półprzestrzennie jednolitymi obciążeniami, które oddziałują na rejon określony konturem fundamentu. Różnice w wartości naprężeń ujawniają się w różnych wartościach przemieszczeń sprężystych i przekształcają się w wartości numeryczne sztywności sprężystej gruntu. Rozkład naprężenia pod konstrukcją rzeczywistą jest bliższy przypadkowi fundamentu sztywngoj niż przypadkowi fundamentu sprężystego.
- Określ szacowane obciążenie fundamentu, aby ograniczyć zakres obliczeń naprężeń gruntu (obliczania wartości współczynnika zastępczego K )
- Określone mogą zostać wymiary wybranego typu fundamentu.
Naciśnij klawisz TAB lub kliknij przycisk OK. Wartość współczynnika zastępczego podłoża warstwowego będzie określana w K= pole.
Kliknięcie przycisku OK powoduje, że obliczona wartość współczynnika KZ zostanie przekazana do okien dialogowych Nowa definicja pomocnicza, Nowe grunt sprężysty lub Nowa definicja grubości. Dzieje się to pod warunkiem, że odpowiednie okno dialogowe jest otwarte, a pole współczynnika sprężystości jest dostępne.
Zdefiniowane profile gruntu mogą być zapisane na dysku. Należy kliknąć przycisk Zapisz jako, aby zapisać profil do pliku *.xml (baza danych). Pole Nazwa pliku wyświetla bieżący profil gruntu ze ścieżkę dostępu do pliku. Należy kliknąć przycisk Otwórz, aby wczytać plik ze zdefiniowanymi parametrów profilu gruntu.
