Na szczególe gięcia można wyświetlić wymiary długości segmentu, wymiary prostopadłe i całkowite, wymiary kątowe, promieniowe i średnicowe.
Wymiary długości są wyświetlane po włączeniu z poziomu właściwości typu szczegółów gięcia i jeśli znajdują się wewnątrz rodziny kształtów zbrojenia.

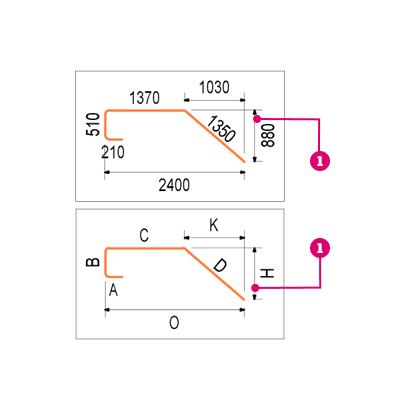

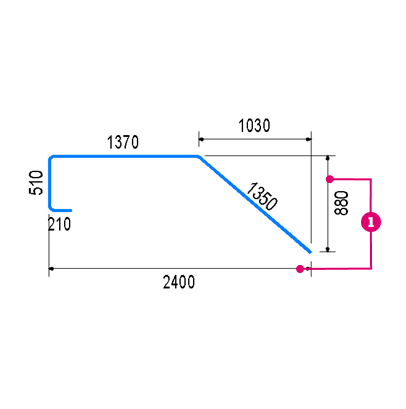

Wymiary prostopadłe i całkowite włącza się przez zaznaczenie opcji Inne wymiary

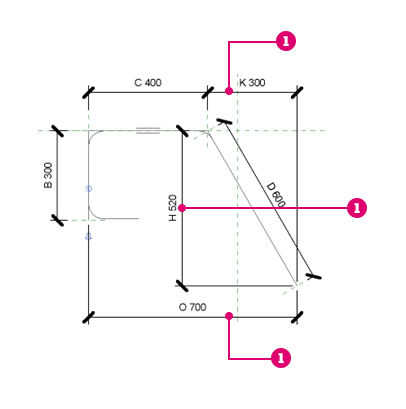

. Podobnie jak w przypadku wymiarów segmentu, wymiary prostopadłe i całkowite muszą być zdefiniowane w rodzinie kształtów, aby były wyświetlane dla szczegółu gięcia.
| Rodzina kształtów zbrojenia | Szczegóły gięcia | |
| Zestawienie (pokaż wartości/nazwy) | Widok 2D | |
 |
 |
 |
Wymiary kątowe są wyświetlane, jeśli są włączone z poziomu właściwości typu i są one oparte na odpowiednim wymiarze kątowym wewnątrz rodziny tylko w przypadku wyświetlania reprezentacji kształtu (np. nazw parametrów na detalu gięcia).
Średnice gięcia wyświetlane za pomocą wymiarów promieniowych lub średnicowych są wyświetlane dla segmentów łukowych, które mają wiązanie dotyczące wymiaru promieniowego lub średnicowego w rodzinie kształtów zbrojenia, chyba że są włączone zagięcia segmentu lub zagięcia haka.
