Wyświetl i zmień parametry szczegółów gięcia zbrojenia.
| Parametr | Opis |
|---|---|
| Grafika | |
| Szerokość |
Tylko schematyczne szczegóły gięcia — określa szerokość  ramki, która definiuje rozmiar schematycznego szczegółu gięcia. Określony wymiar jest rozmiarem wydruku.
 |
| Wysokość |
Tylko schematyczne szczegóły gięcia — określa wysokość  ramki, która definiuje rozmiar schematycznego szczegółu gięcia. Określony wymiar jest rozmiarem wydruku.
|
| Typ oznaczenia | Określa typ oznaczenia osadzonego w szczególe gięcia. |
| Poziom szczegółowości | Tylko realistyczne szczegóły gięcia — określa sposób reprezentacji szczegółu gięcia w widoku. |

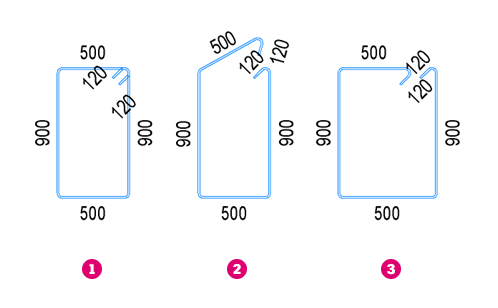

| Reprezentacja | Określa, czy szczegół gięcia dla prętów z zamkniętymi warstwicami jest wyświetlany tak samo jak zbrojenie, z odsuniętymi segmentami, czy jako rozwinięty.
|

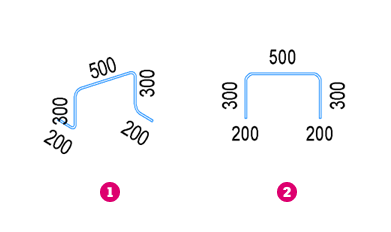

| Widok dla kształtu 3D | Określa orientację widoku dla szczegółu gięcia reprezentującego kształty zbrojenia 3D.
|
| Wymiary zmiennych rozkładów zbrojenia | Określa, czy wyświetlać wartości dla pręta docelowego odniesienia w rozkładzie, czy wartości minimalne i maksymalne. |
| Wymiary | |
| Wymiary długości segmentów | Określa, czy wyświetlać wymiary długości na szczególe gięcia. |
| Styl wymiaru liniowego | Określa styl wymiarowania liniowego, który ma być używany dla wymiarów długości segmentu i długości łuku na szczególe gięcia. |
| Długości segmentów prostych | Określa, czy długości segmentów mają być wyświetlane przy użyciu wymiarów, czy tekstu dla szczegółu gięcia. |
| Długości segmentów łukowych | Określa, czy długości łuków mają być wyświetlane przy użyciu wymiarów, czy tekstu dla szczegółu gięcia. |

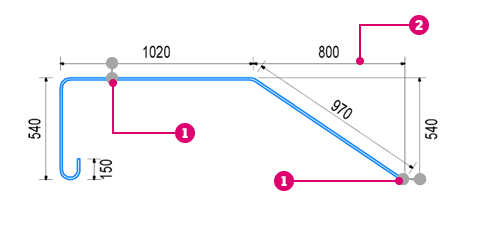

| Wymiar — położenie tekstu | Określa, czy tekst wymiaru szczegółu gięcia powinien zawsze znajdować się na zewnątrz linii wymiarowej, czy być umieszczony zgodnie z ustawieniami domyślnymi wymiaru.
|
| Odsunięcie wymiaru | Określa odsunięcie linii wymiarowej szczegółu gięcia względem wymiarowanego segmentu.
|
| Długości haków | Określa, czy wyświetlać wymiary długości haka dla szczegółu gięcia. |
| Inne wymiary | Określa, czy wyświetlać inne wymiary, takie jak wymiary prostopadłe czy całkowite, zdefiniowane w rodzinie kształtów zbrojenia. |
| Wymiary kątowe | Określa, czy wyświetlać wymiary kątowe dla szczegółu gięcia. |
| Styl wymiaru kątowego | Określa styl wymiarowania kątowego, który będzie używany dla szczegółu gięcia. |

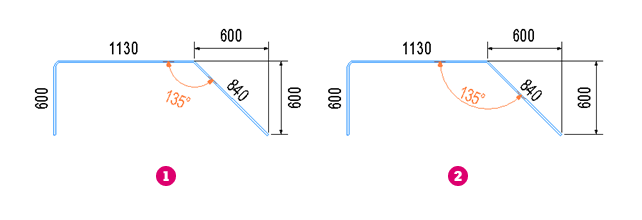

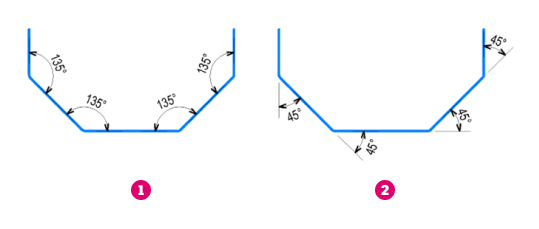

| Pomiar kąta | Określa, czy mierzyć kąty wewnętrzne, czy zewnętrzne między segmentami szczegółów gięcia.
|
| Pokaż dla kątów | Określa, czy wyświetlać wymiary kątowe szczegółu gięcia dla wszystkich kątów, czy tylko dla kątów większych lub mniejszych niż 90 stopni. |
| Kąt — położenie tekstu | Określa, czy tekst wymiaru kątowego szczegółu gięcia powinien zawsze znajdować się na zewnątrz linii wymiarowej, czy być umieszczony zgodnie z ustawieniami domyślnymi wymiaru. |
| Odsunięcie wymiaru kątowego | Określa odsunięcie linii wymiaru kątowego szczegółu gięcia. Wartość odsunięcia jest skalowana z widokiem (np. odsunięcie o wartości 3 mm w skali 1:25 przełoży się na 75 mm w widoku).
 Odsunięcie wymiaru.
|
| Kąty haków | Określa, czy wyświetlać wymiary kątowe haka dla szczegółu gięcia. |
| Wymiary średnicy gięcia | Określa, czy wyświetlać gięcie pręta dla segmentów łuku szczegółów gięcia za pomocą wymiarów promieniowych lub średnicowych. |
| Styl wymiaru promieniowego | Określa styl wymiarowania promieniowego dla szczegółu gięcia. |
| Styl wymiaru średnicy | Określa styl wymiarowania średnicowego dla szczegółu gięcia. |
| Typ wymiaru | Określa, czy wyświetlać gięcie pręta dla szczegółu gięcia przy użyciu wymiarów promieniowych, czy średnicowych. |
| Gięcia segmentów | Określa, czy wyświetlać również wymiary gięcia segmentu dla szczegółu gięcia. |
| Zagięcia haków | Określa, czy wyświetlać również wymiary gięcia haka dla szczegółu gięcia. |
Odsunięcie.
