Korzystanie z przykładowego projektu

Zapoznaj się z przykładowym projektem w programie Revit.

W tym dokumencie wyjaśniono, co należy wiedzieć, aby odnieść jak największe korzyści z przeglądania tego projektu.

Objaśnienie

Jest to przykład projektu o różnych zastosowaniach, obejmującego przestrzenie komercyjne, mieszkaniowe i handlu detalicznego w istniejącym centrum typowego małego miasta w Stanach Zjednoczonych. Lokalizacja projektu to Brownsville w stanie Pensylwania w Stanach Zjednoczonych. Projekt rozpoczęto od chmury punktów obejmującej kilka istniejących struktur, które znajdowały się na danym terenie. Te budynki popadły w stan zniszczenia i niestety zostały wyburzone w listopadzie 2020 roku. W oglądanym projekcie przykładowym pokazano, co można było zrobić, aby włączyć fasady tych istniejących konstrukcji do nowego projektu, gdyby je zachowano.

Specjalne podziękowania dla: hrabstwa Fayette w Pensylwanii, gminy Brownsville w Pensylwanii i organizacji The Perennial Project za umożliwienie wykorzystania w projekcie chmury punktów i podobizny terenu.

Program

Sklepy:	4921 stóp kwadratowych w trzech oddzielnych pomieszczeniach do wynajęcia na poziomie ulicy
Biura:	6984 stopy kwadratowe w trzech biurowych pomieszczeniach do wynajęcia na wyższych poziomach
Restauracja:	Restauracja o powierzchni 2600 stóp kwadratowych na poziomie ulicy wraz z galerią z jadalnią na wyższym poziomie
Mieszkanie:	18 235 stóp kwadratowych mieszkań na poddaszu. W sumie 21 mieszkań jednopokojowych oraz jedno- i dwukondygnacyjnych na poziomach 2 i wyższych.
Zewnętrzna przestrzeń publiczna:	8571 stóp kwadratowych zewnętrznej przestrzeni publicznej, w tym mały park na poziomie ulicy oraz zielony dach z podwyższeniem i rzędami wznoszących się ławek.
Garaż z parkingiem:	10 281 stóp kwadratowych na niższym poziomie z 20 miejscami parkingowymi

Modele programu Revit

Projekt jest rozłożony na kilka modeli programu Revit zgodnie ze standardami branżowymi. Jeśli chcesz zobaczyć cały projekt, możesz otworzyć poszczególne modele osobno lub połączyć je wszystkie.

Uwzględnione modele to:

Snowdon Towers Sample Architectural.rvt
Snowdon Towers Sample Site.rvt
Snowdon Towers Sample Façades.rvt
Snowdon Towers Sample Structural.rvt
Snowdon Towers Sample Plumbing.rvt
Snowdon Towers Sample HVAC.rvt
Snowdon Towers Sample Electrical.rvt
Brownsville.rcp (chmura punktów)

Wszystkie modele używają tego samego układu współrzędnych i są domyślnie przechowywane w tym samym folderze. Zapisano szablony widoku i zastosowano je do widoków w modelach, aby zapewnić poprawne wyświetlanie geometrii w modelu nadrzędnym i w modelach połączonych.

Aby dołączyć połączenie, wykonaj następujące czynności:

Otwórz rzut kondygnacji, na przykład: Floor Plan L1.
Kliknij kartę Wstaw na wstążce.
Kliknij przycisk Połączenie Revit (lub Chmura punktów).
Wybierz plik, który chcesz połączyć.
Upewnij się, że opcja Pozycjonowanie jest ustawiona na: Automatycznie — punkt początkowy wewnętrzny do punktu początkowego wewnętrznego, a następnie kliknij przycisk Otwórz.
Uwaga: Można również wybrać opcję Automatycznie — wg współrzędnych współdzielonych. Jest to opcjonalne, ponieważ wszystkie pliki używają tego samego początku wewnętrznego.

Prezentacja ważnych funkcji

Cele przygotowania tego modelu były proste: stworzyć interesujący projekt przykładowy, który będzie interesujący zarówno z perspektywy architektonicznej, jak i inżynierskiej, oraz zaprezentować wiele najczęściej używanych funkcji programu Revit.

Oto niektóre z głównych funkcji programu Revit, które zaprezentowano w tym projekcie:

Kompletne modele architektoniczne, konstrukcyjne i MEP na poziomie szczegółowości odpowiednim do etapu wczesnej dokumentacji projektowej typowego projektu.
Prosty model terenu zawierający projekt programu Civil ukończony pierwotnie w programie Civil 3D.
Projekt architektoniczny krajobrazu w małym parku i ogrodzie dachowym.
Projekt kuchni przemysłowej w kawiarni.
W modelu wykorzystano większość standardowych zestawów narzędzi.
- Architektonicznie obejmuje to ściany, drzwi, okna, stropy, sufity, dachy, słupy, osprzęt, schody, poręcze, rampy, meble, wyposażenie, pomieszczenia, elementy terenu, przeciągnięcia i wały.
- W programie wyświetlane są zarówno konstrukcje stalowe, jak i betonowe.
- MEP: dostępne są osprzęt elektryczny, wyposażenie i rury kablowe. Dostępne są osprzęt hydrauliczny, rury, wypusty dachowe, systemy sanitarne i domowe oraz inne. Systemy HVAC wykorzystują wyposażenie, kanały, rury i przestrzenie.
Plik chmury punktów był podstawą modelu elewacji. Plik ten został dołączony.
Etapy są używane w modelu elewacji w celu różnicowania istniejących elementów budynków z chmury punktów, które mają pozostać i które mają zostać wyburzone.
W modelu elewacji istniejące cegły historyczne wykorzystane w istniejących budynkach są reprezentowane przy użyciu niestandardowych wzorów wypełnienia. Gzymsy i rodziny niestandardowe służą do modelowania wielu elementów murarskich.
Wszystkie prace w modelach architektonicznych, konstrukcyjnych i MEP są w fazie Nowa budowa.
Poziom 1 występuje wzdłuż nachylonej ulicy z całkowitym spadkiem ze wschodu na zachód o wartości 6 stóp. Dlatego konfiguracja L1 jest złożona i obejmuje trzy oddzielne zakresy widoku oraz obszary rzutu niezbędne do zaprezentowania tej informacji w planach.
Budynek ma trzy wyjściowe zestawy schodów i dwie windy. W schodach wyjściowych wykorzystano funkcjonalność klatki schodowej oraz starannie wymodelowane typy schodów i poręczy na potrzeby lepszego dopasowania do wzorców postępowania obowiązujących w branży.
Do powtarzania elementów, takich jak ściany nośne mieszkań i balkony na elewacji północnej, użyto grup.
Warianty projektu są prezentowane na dachu w projekcie zadaszenia podwyższenia i rzędów ławek podwyższenia.
W projekcie zadaszenia podwyższenia w głównym wariancie projektu wykorzystano niestandardową rodzinę komponentów adaptacyjnych i zawarto ściany zastosowane według powierzchni do geometrii w tym komponencie adaptacyjnym.
Kształty stropów są dostosowywane za pomocą narzędzi do edycji kształtów na zielonym dachu.
W projekcie paneli słonecznych zastosowano niestandardowe typy ścian stożkowych i niestandardowy typ nachylonej ściany kurtynowej.
Do projektu terenu w modelu terenu włączono bryły terenu. Obejmuje to funkcję cięcia bryły na potrzeby przedstawienia rampy i tunelu do garażu z parkingiem.
Dodano wiele widoków w celu odzwierciedlenia widoków w typowych projektach i zaprezentowania rozbudowanych funkcji dokumentacji programu Revit.
W celu zapewnienia spójności ustawień graficznych użyto niestandardowych typów widoków połączonych z szablonami widoków.
W modelach zawarto wszystkie typy widoków: rzuty, rzuty sufitu, przekroje, elewacje, odwołania, szczegóły, widoki 3D, a nawet animację.
Istnieją rzuty powierzchni zarówno budynku głównego, jak i pomieszczeń do wynajęcia.
W projekcie pozostawiono wiele widoków roboczych. Są one używane wewnętrznie przez zespół projektowy i nie są udostępniane odbiorcom zewnętrznym na arkuszach czy w innych formalnych prezentacjach.
W zestawie znajduje się wiele zestawień, które przedstawiają zarówno raporty potrzebne do tworzenia arkuszy i dokumentacji, jak i zestawienia robocze używane do obsługi wewnętrznych zapytań i analiz.
Dołączono pełny zestaw arkuszy.

Obejrzyj przewodnik po projekcie

Aby dowiedzieć się więcej na temat zawartości projektu przykładowego, wyszukaj ikonę pomocy obok dowolnego elementu. Wybierz ikonę, a następnie wybierz parametr łącza edukacyjnego (Learning Link) na palecie Właściwości. Użyj ikony przeglądania „...”, aby połączyć się z powiązanym tematem wiki. (Spowoduje to otwarcie strony zewnętrznej w domyślnej przeglądarce internetowej). Po przejrzeniu tematu kliknij pole wyboru potwierdzające przejrzenie zawartości (Content Reviewed) na palecie Właściwości.

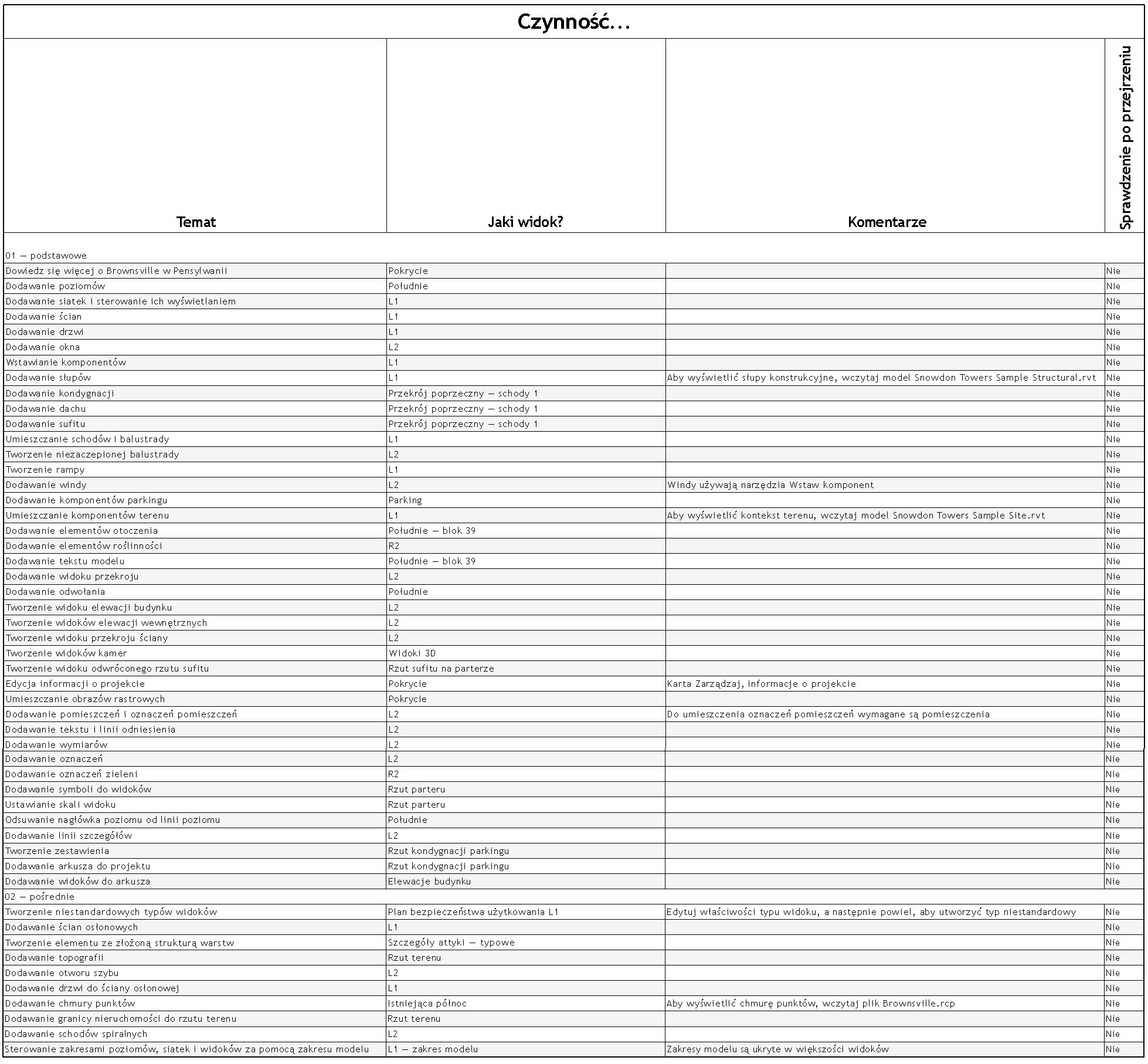

Widok zestawienia o nazwie: Jak wyświetlić wszystkie tematy pomocy w kolejności od prostych do bardziej złożonych. Widok ten może służyć jako „przewodnik” do przeglądania wszystkich tematów pomocy w kolejności i oznaczania ich jako przerobionych podczas przeglądania projektu.
