Edytowanie ściany osłonowej

Dowiedz się, jak edytować ścianę osłonową w celu utworzenia niestandardowych wzorców szprosów i paneli.

Budowa ściany osłonowej

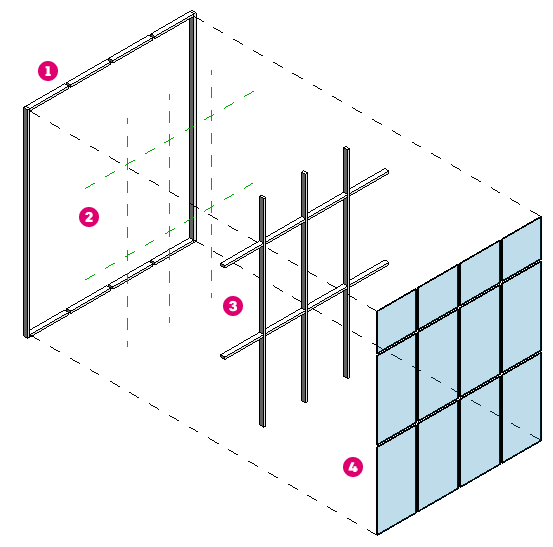

Aby wyjaśnić sposób edytowania ścian osłonowych w programie Revit, najpierw przeanalizujemy części składające się na element ściany osłonowej. Analiza tych części ułatwia zrozumienie tego, co i w jakim miejscu można edytować. Ścianę osłonową tworzą cztery podsystemy:

• Obramowania ściany — obramowanie jest zewnętrzną krawędzią ściany osłonowej. Obramowanie jest ustalane przez wysokość ściany (zdefiniowaną przez parametry wystąpień wiązań podstawy i góry) oraz punkt początkowy i końcowy ściany. Zazwyczaj ściana osłonowa jest kształtem prostoliniowym, ale można edytować profil ściany, aby tworzyć różne kształty obramowania. Poziome i pionowe obramowania ściany mają przypisane rodziny szprosów we właściwościach typu ściany.
• Podziały — podziały dzielą całą powierzchnię ściany osłonowej na mniejsze części. Podziały rozmieszczone regularnie można ustawić we właściwościach typu ściany osłonowej i są one automatycznie umieszczane podczas jej tworzenia. Podziały można również umieszczać na ścianie osłonowej ręcznie. Właściwości wystąpienia określają kąt podziałów pionowych i poziomych.
• Szprosy — rodziny szprosów są umieszczane na liniach podziałów i obramowaniu ściany osłonowej. Rodzina profili używana przez rodzinę szprosów określa kształt i rozmiar szprosów.
• Panele ścian osłonowych — panel ściany osłonowej wypełnia powierzchnię tej ściany określoną przez podziały. Zazwyczaj panele są szybami lub panelami nieprzezroczystymi, ale panel może być ścianą innego typu lub być specjalnym typem rodziny pełniącym rolę panela ściany osłonowej oraz drzwi. Panele używane w ścianie osłonowej można ustawiać za pomocą typu ściany, a można też zamieniać je pojedynczo na różne panele.

Sterowanie parametrami typu i wystąpienia ściany osłonowej

Właściwości typu ściany osłonowej to pierwsze miejsce, któremu należy się przyjrzeć podczas edycji ścian osłonowych. To narzędzie daje najwięcej możliwości, ponieważ pozwala wpływać na wiele ścian osłonowych w modelu w jednym miejscu. Ustawienie właściwości typu powoduje ustawienie wartości domyślnych używanych podczas umieszczania ściany osłonowej. Oto parametry, które można ustawić we właściwościach typu ściany osłonowej:

• Pole ściany osłonowej — umożliwia ustawienie domyślnej rodziny paneli, która jest używana w ścianie osłonowej.

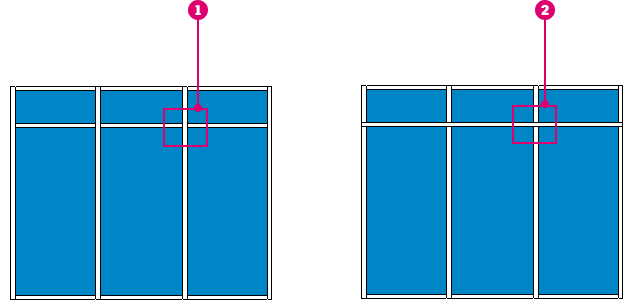

• Warunek połączenia — ten parametr umożliwia sterowanie tym, czy szprosy pionowe są modelowane jako ciągłe , czy szprosy poziome są modelowane jako ciągłe .

• Podział pionowy i podział poziomy — umożliwia ustawienie odstępów między liniami podziałów ściany osłonowej. Linia podziału jest automatycznie umieszczana wraz ze zwiększaniem się wymiarów ściany osłonowej. Jeśli dla podziału ustawiono wartość Stała liczba, liczbą podziałów ściany osłonowej umieszczonych steruje się za pomocą właściwości wystąpienia.
• Szprosy pionowe i poziome — umożliwia ustawienie domyślnej rodziny szprosów używanej w przypadku szprosów wewnętrznych i obramowaniowych. Szprosy są umieszczane na każdym podziale ściany osłonowej. Obramowania są wyświetlane jako Ramka 1 i Ramka 2, ponieważ w zależności od kierunku widoku strona lewa i prawa mogą być odwrócone. Najlepszym rozwiązaniem jest wprowadzenie zmiany w parametrze jednego z obramowań i kliknięcie przycisku Zastosuj w oknie dialogowym, aby sprawdzić, na które z obramowań wpływa dana zmiana.

Gdy podział, szpros lub panel ściany osłonowej jest ustawiany za pomocą właściwości typu ściany osłonowej, element ten jest wyświetlany z ikoną pinezki . Aby dokonać zmiany w takim przypiętym elemencie, należy najpierw go odpiąć, klikając ikonę pinezki.

Parametry wystąpienia ściany osłonowej pozwalają sterować określonym położeniem podziałów i kątem podziałów ściany osłonowej, które definiuje się za pomocą parametrów typu. Podziały pionowe i poziome są wyrównywane do początku, końca lub środka ściany osłonowej. Wartość odsunięcia zapewnia dodatkową dokładną kontrolę nad ustawieniami wyrównania podziałów. W parametrach kątów podziałów można ustawiać wartości od -89 do 89, obracając podziały ścian osłonowych względem obramowań.

Podziały poziome i pionowe pod kątem równym 15 stopni

Dostosowywanie podziałów i szprosów

Właściwości typu umożliwiają sterowanie podziałami i szprosami, ale pozwalają jedynie na tworzenie podziałów regularnych z jednakowymi odstępami. W przypadku bardziej złożonych wzorców podziały ścian osłonowych należy umieszczać ręcznie. Aby umieścić szpros, najpierw należy umieścić podział ściany osłonowej.

1. Otwórz widok 3D lub widok elewacji.
2. Kliknij kolejno kartę Architekturapanel Zbuduj (Podział ściany osłonowej).
3. Kliknij kolejno kartę Zmień | Umieść podział ściany osłonowejpanel Umieszczanie i wybierz typ umieszczenia.
   • Wszystkie segmenty — umożliwia umieszczenie podziału ściany osłonowej między jednym obramowaniem a przeciwległym obramowaniem ściany osłonowej.
   • Jeden segment — umożliwia umieszczenie podziału ściany osłonowej między krawędzią jednego panelu a krawędzią drugiego panelu dla wybranego panelu.
   • Wszystko poza wskazanym — umożliwia umieszczenie podziału ściany osłonowej między jednym obramowaniem a przeciwległym obramowaniem ściany osłonowej. W drugim kroku kliknij segmenty podziału ściany osłonowej, w przypadku których podział ściany osłonowej nie jest potrzebny.
4. Umieść wskaźnik wzdłuż krawędzi ściany, aby wyświetlić tymczasową linię podziału.
5. Kliknij, aby umieścić linie osi.

   Każda sekcja podziału (jednostka projektowa) zostaje wypełniona osobnym panelem ściany osłonowej wybranego typu.

6. Po zakończeniu naciśnij klawisz Esc.
7. Jeśli zachodzi taka potrzeba, dodaj dodatkowe linie podziału lub kliknij opcję Zmień, aby zakończyć pracę z narzędziem.

W przypadku istniejących linii podziału użyj narzędzia Dodaj/Usuń segmenty.

1. Zaznacz podział ściany osłonowej.
2. Kliknij kolejno kartę Zmień | Podziały ścian osłonowychpanel Podział ściany osłonowejDodaj/Usuń segmenty.
3. Kliknij segment podziału ściany osłonowej, aby go usunąć.

   Kiedy usuniesz segmenty, przyległe panele się łączą.

4. Kliknij białą przestrzeń w obszarze rysunku.

Po utworzeniu podziałów ścian osłonowych z wymaganym wzorcem dodaj do linii podziałów ściany osłonowej szprosy.

1. Kliknij kolejno kartę Architekturapanel Zbuduj (Szpros).
2. Wybierz żądany typ szprosu w polu Wybór typu.
3. Kliknij kolejno kartę Zmień | Umieść szproskartę Umieszczanie i wybierz jedno z następujących narzędzi:
   • Linia podziału: po kliknięciu linii podziału w obszarze rysunku narzędzie to umieszcza szpros na całej linii podziału.
   • Odcinek linii podziału: po kliknięciu linii podziału w obszarze rysunku narzędzie to umieszcza szpros na pojedynczym segmencie linii podziału, który został kliknięty.
   • Wszystkie linie podziału: po kliknięciu dowolnej linii podziału w obszarze rysunku narzędzie to umieszcza szprosy na wszystkich liniach podziału.
4. Kliknij w obszarze rysunku, aby umieścić szprosy na liniach podziału zgodnie z potrzebami.
5. Kliknij przycisk Zmień.

W poniższym nagraniu wideo przedstawiono sposób modyfikowania ściany osłonowej w celu zastosowania niestandardowego wzorca podziału.

Zamiana paneli

Panele ścian osłonowych to ostatnia część ściany, którą można dostosować. Panele ścian osłonowych są rodzinami, więc są one zamieniane tak jak inne rodziny. Wybierz panel ściany osłonowej — może być konieczne kilkukrotne przełączenie wyboru za pomocą klawisza Tab w celu wybrania danego panelu. Po wybraniu panelu użyj opcji Wybór typu, aby zmienić rodzinę panelu. W większości szablonów dostępne są domyślny panel szklany i domyślny panel nieprzezroczysty, ale w używanym szablonie mogą być zawarte inne rodziny paneli.

Drzwi w ścianach osłonowych są specjalnymi rodzinami, które w programie Revit są uznawane za należące zarówno do kategorii drzwi, jak i do kategorii paneli ścian osłonowych. Procedura dodawania drzwi do ściany osłonowej jest taka sama jak procedura zamiany panelu ściany osłonowej za pomocą selektora typu. W tym przypadku drzwi wypełnią cały panel między krawędziami podziałów. Rozważ ręczne dodanie podziałów ścian osłonowych, aby ustawić rozmiar panelu zgodny z rozmiarem umieszczanych drzwi.

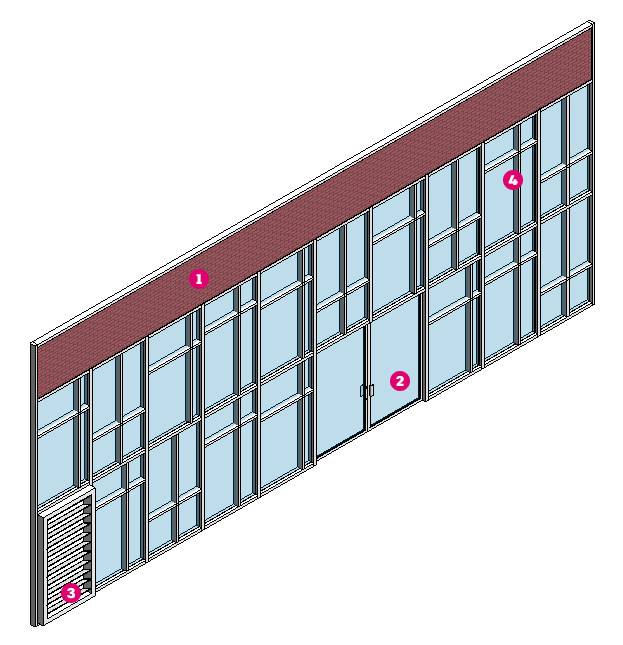

Panel w ścianie osłonowej można zamienić na ścianę standardową lub inną ścianę osłonową. Można tworzyć rodziny specjalne w celu tworzenia na przykład kratek wentylacyjnych lub w celu symulowania szprosów na potrzeby komponowania bardzo złożonych wzorców. Na poniższej ilustracji przedstawiono ścianę osłonową z zamienionymi panelami w celu jej dostosowania. Panel u góry zamieniono na ścianę standardową i umieszczono tu też panel drzwi , panel niestandardowy z żaluzjami oraz panel niestandardowy z różnymi typami służącymi do reprezentowania złożonego wzorca szprosów.
