Siatki w widokach 3D

Dowiedz się, jak sterować widocznością siatek w widokach 3D i korzystać z siatek 3D, aby ułatwić sterowanie zakresami siatki w modelach.

Czym one są?

Siatki są zestawem nazwanych płaszczyzn odniesienia, które ułatwiają rozmieszczanie konstrukcji lub lokalizowanie elementów w modelu. Tradycyjnie używa się siatek i wyświetla się je w widokach rzutowanych, takich jak rzuty, przekroje i elewacje. Począwszy od programu Revit 2022 elementy siatki umieszczone w modelu mogą być wyświetlane w widokach 3D. Siatki 3D nie są oddzielnymi elementami, lecz rozszerzeniem elementów siatki. Zrozumienie ustawień używanych do wyświetlania siatek w 3D ułatwia ich używanie w modelach.

Dlaczego warto używać siatek w 3D?

Istnieją dwa podstawowe zastosowania siatek w widokach 3D. Ustawianie zakresów 3D siatki i jaśniejsze komunikowanie kontekstu widoku 3D.

Ustawianie zakresów 3D

Podczas pracy w programie Revit mogą wystąpić sytuacje, w których linia siatki nie jest widoczna w rzucie, przekroju lub widoku elewacji. W takim przypadku zwykle przyczyną tego jest to, że zakresy 3D siatki nie przecinają płaszczyzny rzutowania widoku, w którym siatka nie jest widoczna. Na przykład w dwóch poniższych rzutach linia siatki „1” jest widoczna w rzucie pierwszej kondygnacji , ale nie ma jej w rzucie drugiego kondygnacji .

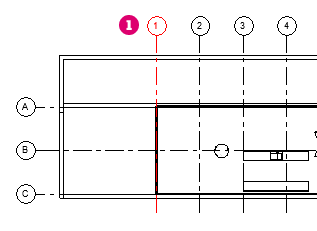

Rzut pierwszej kondygnacji

Rzut drugiej kondygnacji

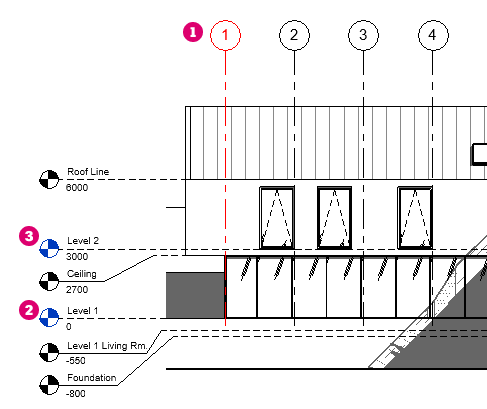

W widoku elewacji linia siatki „1” wygląda, jakby przecinała oba poziomy: pierwszy i drugi .

Na podstawie tego, co jest wyświetlane w widoku elewacji, linia siatki „1” powinna być widoczna w obu widokach rzutu.

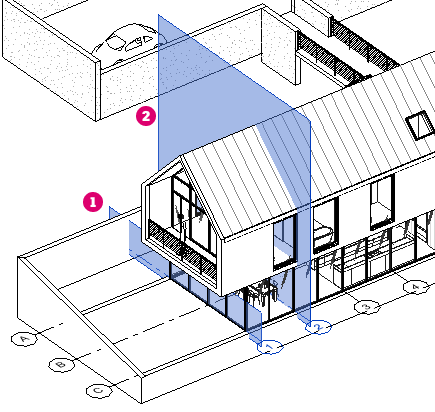

Problem ten ilustruje widok 3D z widocznymi liniami siatki. Po wybraniu linii siatki w widoku 3D wyświetlane są zakresy 3D siatki. Zakresy 3D linii siatki „1” nie są wystarczająco wysokie, aby przeciąć drugi poziom. Natomiast zakresy linii siatki „2” rozciągają się przez dach modelu. Dlatego linia siatki „1” nie jest wyświetlana w rzucie kondygnacji drugiego poziomu, a zakresy siatki nie przecinają drugiego poziomu.

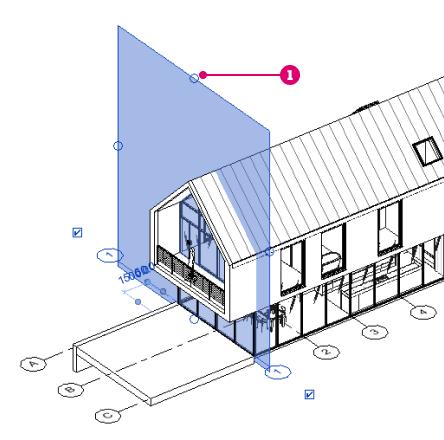

Aby wprowadzić zmiany w zakresach siatki, wybierz pojedynczą linię siatki w widoku 3D, uchwyty zostaną wyświetlone. Użyj elementów sterujących, aby dostosować zakresy siatki. Przed wprowadzeniem tej funkcji dopasowanie zakresów siatki wymagało sprawdzenia i dopasowania zakresów siatki w wielu widokach. Wyświetlanie siatek w widoku 3D, używane jako narzędzie diagnostyczne, przyspiesza i ułatwia lokalizowanie i dopasowywanie zakresów siatki.

Uwaga: Elementy sterujące umożliwiające dopasowanie siatki w widoku 3D są widoczne tylko wtedy, gdy wybrana jest pojedyncza linia siatki, a widok nie ma zastosowanego zakresu przekroju. Po zastosowaniu do widoku 3D zakresu przekroju można wybrać linię siatki i wyświetlić jej zakresy, ale nie można wprowadzać zmian.

Opisywanie widoków 3D za pomocą linii siatki

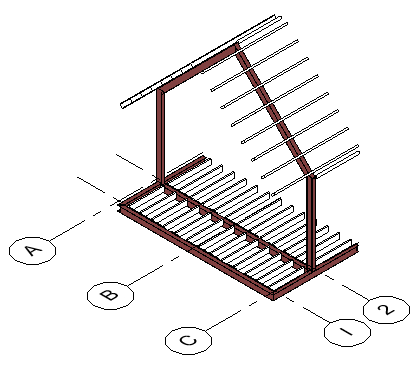

Siatki wyświetlane w widokach 3D pełnią rolę opisu. Widoki mogą pokazywać części modelu poza kontekstem modelu. W takich przypadkach siatki 3D wskazują, skąd pochodzi dany widok i gdzie znajduje się w większym kontekście. Ten przykład pokazuje szczegół typowej ramy, a siatki służą do wskazania miejsca, w którym znajduje się ten szczegół w większym modelu.

Gdzie można sterować ustawieniami widoczności?

Siatki w widokach 3D są wyświetlane na odniesieniach poziomu w modelu. Można użyć dowolnego odniesienia poziomu. Widok 3D steruje tym, czy i gdzie wyświetlane są siatki.

Wyświetlanie siatek w widoku 3D:

1. Otwórz widok 3D.
2. Na palecie Właściwości widoku 3D w obszarze Grafika kliknij przycisk Edytuj obok opcji Pokaż siatki.
3. W oknie dialogowym Pokaż siatki zaznacz pola wyboru poziomów, na których mają być wyświetlane linie siatki.
   Uwaga: Linie siatki reprezentują przecięcie płaszczyzny poziomu z powierzchnią siatki. Linie siatki będą wyświetlane tylko dla tych powierzchni siatek, które przecinają wybrane poziomy, i zostaną automatycznie zaktualizowane, jeśli zmieni się położenie siatki lub poziomu. Dla każdego zaznaczonego przecięcia siatki i poziomu zostanie wybrana linia siatki.
4. Kliknij przycisk OK, aby zapisać wprowadzone zmiany i zamknąć okno dialogowe Pokaż siatki.

Domyślnie dla nowo utworzonych widoków 3D jest zaznaczony najniższy poziom. Dla istniejących widoków po uaktualnieniu modelu nie jest wybrany żaden poziom.

Wyświetlanie etykiet siatki jest kontrolowane w taki sam sposób, jak w rzutach, przekrojach i elewacjach. Więcej informacji znajduje się w temacie Wyświetlanie lub ukrywanie znaczników siatek. W widoku 3D etykieta siatki nie może być odsunięta od linii siatki.

Podczas nawigacji w widoku 3D etykieta w etykiecie siatki jest obracana, aby zachować czytelność w widoku. Etykiety siatki zasłonięte przez geometrię w widoku lub obwiednię przycięcia widoku nie będą wyświetlane.

Uwaga: Linie siatki mogą być wyświetlane w widokach perspektywicznych 3D, ale etykiety siatki nie będą wyświetlane, a linie siatki będą wyświetlane jako bryły.
