Automatyzacja analityczna

Narzędzia automatyzacji analitycznej pozwalają wygenerować model analityczny konstrukcji z elementów fizycznych lub wygenerować elementy modelu fizycznego z elementów modelu analitycznego.

Czym jest automatyzacja analityczna?

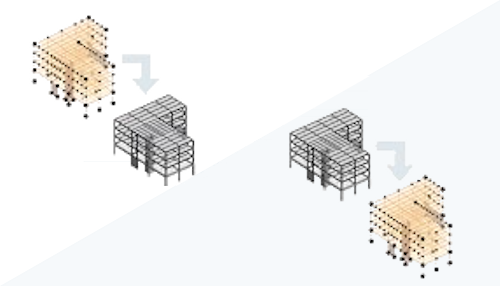

Narzędzie automatyzacji analitycznej używa wykresu Dynamo do generowania jednego z następujących elementów:

• Model analityczny konstrukcji z modelu fizycznego.
• Model fizyczny z modelu analitycznego konstrukcji.

W zależności od preferowanego procesu można rozpocząć od jednego z tych elementów i łatwo utworzyć drugi. Komponenty fizyczne i analityczne mogą być ze sobą skojarzone. Po wprowadzeniu zmiany w elemencie uruchom ponownie narzędzie automatyzacji, aby wprowadzić zmiany w elemencie skojarzonym. Można też zachować niezależność modeli. Opcja procesu zapewnia maksymalną elastyczność podczas pracy z modelami analitycznymi konstrukcji.

Dlaczego warto tego używać?

Od wersji Revit 2023 model analityczny konstrukcji jest oddzielny od modelu fizycznego. Wcześniej model analityczny i model fizyczny były połączone. Elementy używane do utworzenia modelu zawierały zarówno reprezentacje fizyczne, jak i analityczne. Rozdzielenie modeli zapewnia większą elastyczność w procesach modelowania. Można swobodnie modelować model fizyczny i model analityczny zgodnie z ich unikatowymi wymaganiami. Dzięki automatyzacji analitycznej proces tworzenia jednego modelu na podstawie drugiego jest niemal automatyczny.

Gdzie znajduje się to narzędzie?

Automatyzacja analityczna jest dostosowaną wersją Odtwarzacza Dynamo. Dostęp do tego narzędzia można uzyskać z karty Analizapanelu Model analityczny konstrukcji(Automatyzacja analityczna). W oknie dialogowym wybierz jedną z opcji w zależności od typu modelu, od którego rozpoczynasz pracę.

• Z analitycznego na fizyczny dla budynków
• Z fizycznego na analityczny dla budynków

Wybierz dane wejściowe dla wykresu i uruchom narzędzie. Aby uzyskać dodatkowe informacje na temat wartości używanych w danych wejściowych, zobacz tematy Automatyzacja konwersji danych analitycznych na fizyczne i Automatyzacja konwersji danych fizycznych na analityczne.

Krótki przegląd tego procesu przedstawiono w filmie.
