Przedłużenia balustrady

Dowiedz się, jak dodać przedłużenie balustrady do poręczy ciągłej.

Czym one są?

Przedłużenia balustrady są używane, gdy trzeba zmodyfikować i dostosować warunki początkowe i końcowe balustrady w modelu. Domyślnie balustrada jest definiowana przez punkty początkowy i końcowy linii szkicu, na podstawie której jest definiowana. Przykładowo w przypadku umieszczenia schodów automatycznie dodane do schodów balustrady rozpoczynają się od przodu pierwszej stopnicy i kończą się na krawędzi ostatniej podstopnicy . Przedłużenia balustrady umożliwiają modyfikowanie tego warunku domyślnego i wydłużanie balustrady poza punkty końcowe balustrady. Wybierz jedną z typowych konfiguracji przedłużeń lub użyj narzędzi do szkicowania, aby utworzyć niestandardowe przedłużenie.

Dlaczego warto ich używać?

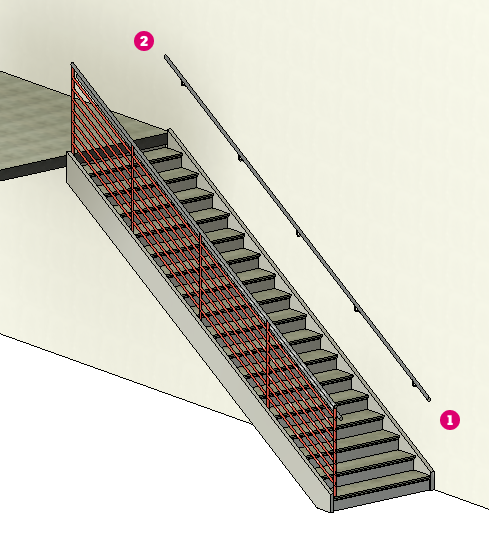

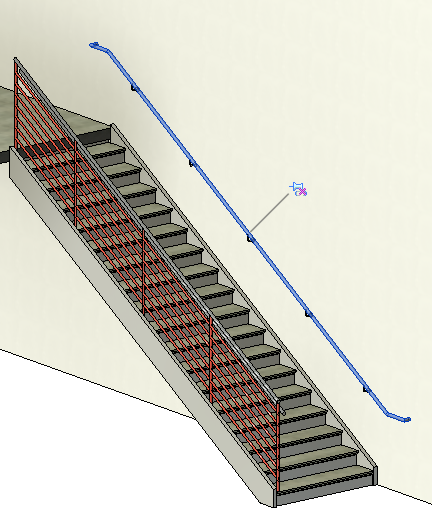

Przedłużenia balustrady należy stosować, gdy balustrada ma wykraczać poza szkic balustrady. Na przykład schody i balustrady pokazane powyżej nie spełniają wymagań normowych. Aby zostały spełnione wymagania normowe, przynajmniej jedna balustrada musi wystawać poza górę schodów na 12" i wystawać o co najmniej jedną szerokość stopnicy na dole schodów . Oprócz długości przedłużenia balustrada musi też powracać do ściany, do siebie samej lub do powierzchni, po której się chodzi. Najczęstrzym powodem użycia przedłużenia balustrady jest konieczność spełnienia wymagań normowych. Po zastosowaniu przedłużeń balustrady do schodów, jak przedstawiono powyżej, balustrada zamontowana do ściany jest wydłużana u góry i u dołu, a następnie powraca do ściany.

Gdzie znajduje się to narzędzie?

Przedłużenia balustrady są ustawieniem właściwości typu poręczy ciągłych przypisanym do typu balustrady. Może to utrudnić ich znalezienie, chyba że użytkownik wie, jak uzyskać do nich dostęp.

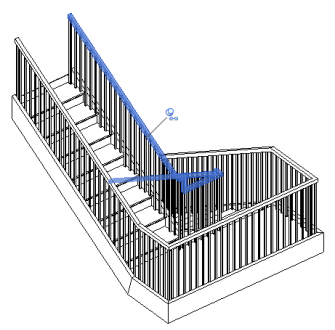

1. W widoku 3D lub widoku planu, naciśnij klawisz Tab, aby zaznaczyć poręcz ciągłą, a następnie kliknij, aby ją wybrać.
   Zostaje wyświetlona ikona pinezki (). Ikona pinezki wskazuje, że nie ma wystąpień poręczy, ani nie wykonano żadnych zmian typu sytemu poręczy. Poręcz jest taka, jak określono we właściwościach typu System poręczy.



   Jeśli klikniesz ikonę pinezki, zostanie wyświetlona ikona Usuń pinezkę ().

2. Na palecie Właściwości kliknij opcję (Edytuj typ).
3. W oknie dialogowym Właściwości typu użyj menu rozwijanego, aby ustawić styl przedłużenia dla początku/dołu i/lub końca/góry.

   • Brak — tej opcji można użyć z ustawioną długością, aby ręcznie naszkicować kształt przedłużenia.
   • — ściana
   • — strop
   • — słupek
4. Określ długość przedłużenia.
5. Opcjonalnie: w przypadku dodawania przedłużenia na początku/na dole balustrady wybierz opcję „Plus głębokość stopnia”, aby automatycznie dodać głębokość stopnicy do długości przedłużenia, gdy balustrada jest umieszczona na schodach.
6. Kliknij przycisk OK.

Obejrzyj poniższe nagranie wideo, aby zapoznać się z procedurą dodawania przedłużenia balustrady.

Alternatywą wobec dodania przedłużenia domyślnego jest naszkicowanie niestandardowego kształtu przedłużenia balustrady.

1. W widoku 3D lub widoku planu, naciśnij klawisz Tab, aby zaznaczyć poręcz ciągłą, a następnie kliknij, aby ją wybrać.
2. W panelu Ciągła poręcz kliknij opcję (Edytuj poręcz).
3. Na panelu Narzędzia kliknij opcję (Edytuj ścieżkę).
4. Użyj narzędzi do szkicowania, aby utworzyć ścieżkę przedłużenia balustrady.
5. Kliknij opcję (Zakończ tryb edycji).

Przykłady

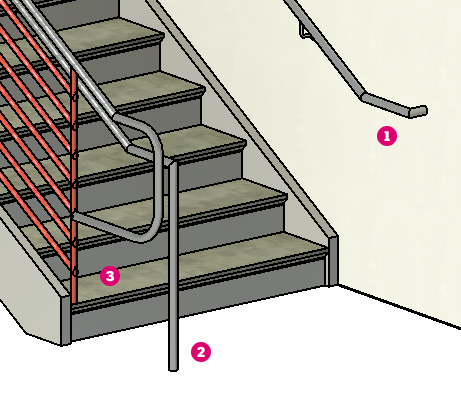

Na przykładowej ilustracji przedstawiono niektóre możliwe konfiguracje przedłużeń balustrady.

• — poręcz z przedłużeniem przy ścianie, powracająca do ściany.
• — poręcz z przedłużeniem przy podłodze. W przedłużeniu w miejscu, w którym balustrada powraca do podłogi, używane jest połączenie o kącie 90 stopni.
• — przedłużenie poręczy górnej powracające do słupka balustrady. Przedłużenie poręczy zmodyfikowano tak, aby w części powracającej do słupka znajdowały się połączenia zaokrąglone.
