Kanały i rury analityczne

Segmenty kanałów i rur analitycznych umożliwiają analizowanie i interpretowanie projektów MEP podczas modelowania i pracy z nimi w programie Revit.

Obejrzyj nagranie wideo, aby zapoznać się z procesem związanym z użyciem segmentów kanałów i rur analitycznych.

Czym są segmenty kanałów i rur analitycznych?

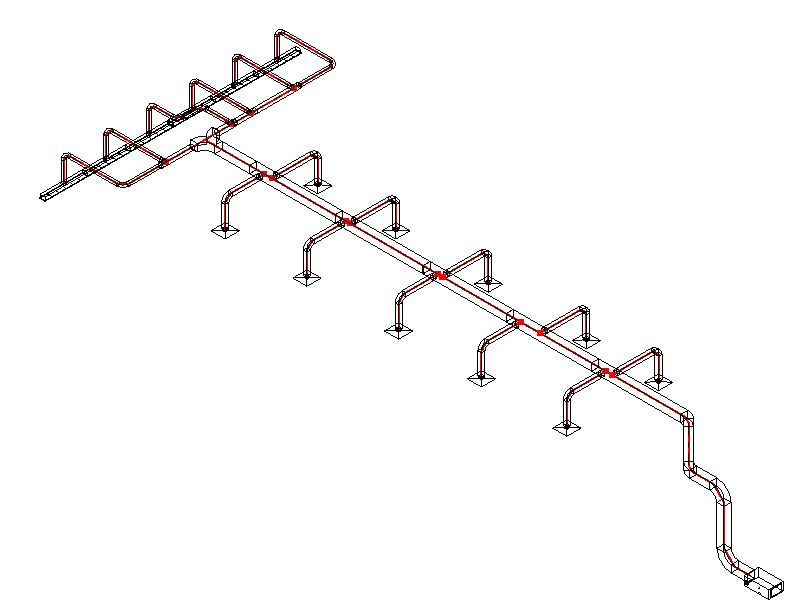

Segmenty kanałów i rur łączą komponenty analityczne z ich definicjami. Podczas dodawania kanałów lub rur do modelu te komponenty analityczne są uwzględniane automatycznie. Aby zwiększyć widoczność i ułatwić wybór tych elementów, można wyłączyć widoczność części fizycznych kanałów i rur, pozostawiając widoczne tylko elementy analityczne, lub nadpisać ustawienia widoczności i grafiki dla segmentów analitycznych i zastosować styl wizualnego modelu krawędziowego. Na rysunku segmenty analityczne są kolorowane na czerwono i mają większą szerokość linii. Styl widoku jest ustawiony na Model krawędziowy, aby odsłonić segmenty analityczne umieszczone w środku kanałów.

Uwaga: Nie można używać filtrów widoku do sterowania widocznością i grafiką segmentów kanałów i rur analitycznych.

Aby wybrać segment analityczny, ustaw kursor na segmencie w obszarze rysunku i naciskaj klawisz Tab, aż na pasku stanu zostanie wyświetlony komunikat „Segment analityczny”, a następnie kliknij, aby go wybrać. Właściwości wyświetlane w panelu Właściwości są dziedziczone z elementu głównego i są tylko do odczytu.

Dlaczego warto używać tych narzędzi?

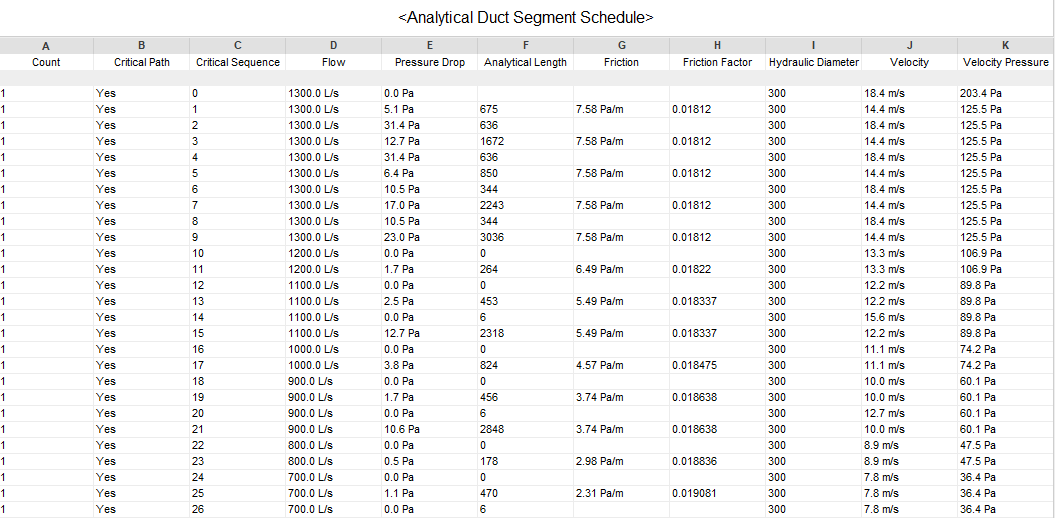

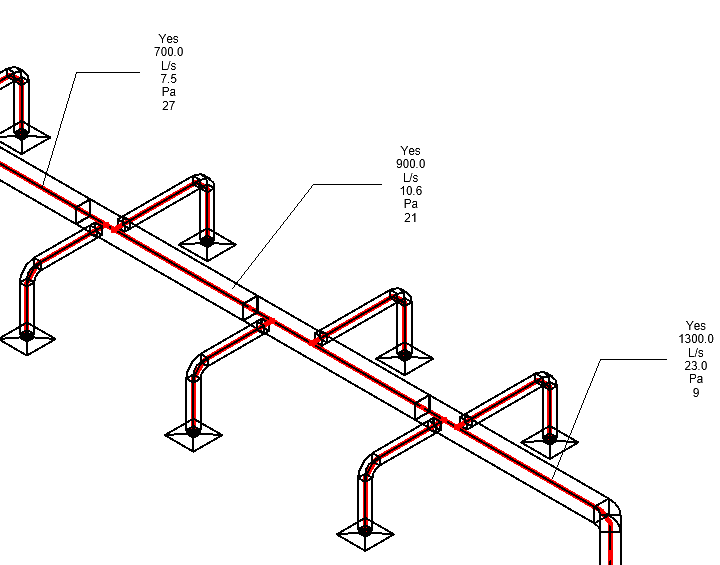

Elementy analityczne można uwzględniać w ustawieniach i oznaczać. Zestawienia umożliwiają poznanie całkowitej długości systemu i spadku ciśnienia wzdłuż niego. Również elementy, które są częścią ścieżki krytycznej, można identyfikować za pomocą zestawienia. Oznacz elementy analityczne w widoku, aby utworzyć schemat izometryczny systemu, w którym są wyświetlane spadki ciśnienia i przepływu. W tym trybie wyświetlania nie trzeba używać kontrolera systemu ani innych narzędzi. Dzięki segmentom analitycznym projektowanie i dokumentowanie systemu MEP jest łatwiejsze.

Jak uzyskać dostęp do narzędzi?

Dobrą wiadomością jest to, że narzędzia te są zawarte w programie Revit 2025. Segmenty analityczne są już częścią elementów kanałów i rur, więc nie trzeba modelować ich osobno. Tworzenie zestawienia na potrzeby analizy elementów systemu nie różni się od tworzenia zestawienia dla żadnej innej kategorii w programie Revit. Aby umieścić oznaczenie na segmencie analitycznym, należy utworzyć oznaczenie, ponieważ nie ma go w zawartości dostarczonej przez firmę Autodesk.

Aby uzyskać więcej informacji o segmentach analitycznych, zobacz temat Informacje o analitycznych segmentach rur
