Generowanie raportu ze straty ciśnienia

Można wygenerować raport ze straty ciśnienia dla systemów kanałów lub systemów rur w projekcie.

Nagranie wideo: Generowanie raportu z utraty ciśnienia w kanałach

Uwaga: Przed wygenerowaniem raportu ze straty ciśnienia należy użyć narzędzi do określania rozmiaru kanałów i rur dotyczących systemów w projekcie.

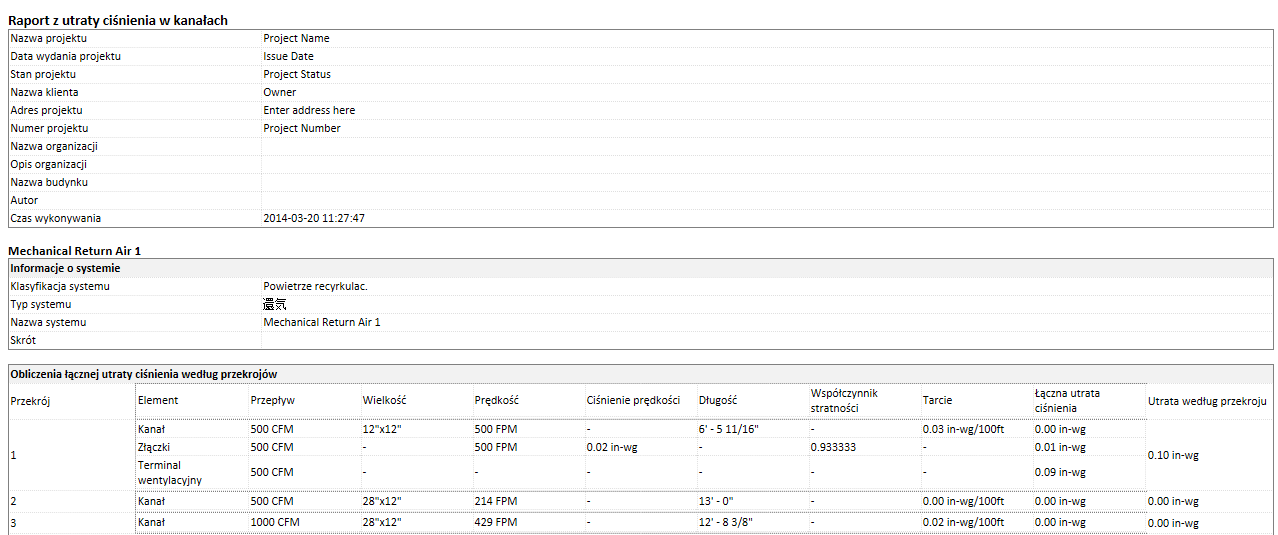

Aby wygenerować raport, należy najpierw określić systemy, które mają znaleźć się w raporcie, a następnie skonfigurować raport. Podczas konfigurowania raportu można określić, które pola, takie jak średnica, wysokość i szerokość, mają być uwzględnione. Można również określić, czy dodatkowe informacje, takie jak informacje o systemie i ścieżka krytyczna, mają być wyświetlane w raporcie. Dane wyjściowe z raportu można zapisać jako plik HTML lub plik CSV.

Wybór systemów do raportu

Systemy można wybrać przed lub po uruchomieniu polecenia generowania raportu ze straty ciśnienia. Przykładowe możliwości:

• Wybierz jeden lub więcej systemów w obszarze rysunku i kliknij opcję Raport ze straty ciśnienia w kanałach lub Raport ze straty ciśnienia w rurach.
• Wybierz jeden lub więcej systemów w przeglądarce systemowej, kliknij prawym przyciskiem myszy i wybierz opcję Raport ze straty ciśnienia.
• Kliknij kolejno kartę Analizapanel Raporty i zestawienia (Raport z utraty ciśnienia w kanale) lub (Raport z utraty ciśnienia w rurze) i wybierz jeden lub więcej systemów w oknie dialogowym Raport z utraty ciśnienia — Wybór systemu.

  Aby filtrować systemy na liście, kliknij przycisk Filtr typu systemu.

Możesz wybrać system, dla którego obliczenia są ustawione na opcję Wszystkie. Jeśli obliczenia są ustawione na opcję Tylko przepływ lub Brak, zostanie wyświetlone ostrzeżenie lub system nie będzie wyświetlany na liście.

Raport ze straty ciśnienia nie może być generowany dla systemów ochrony ppoż. oraz dla systemów o przepływie grawitacyjnym, takich jak system kanalizacji sanitarnej.

Aby można było wygenerować raport ze straty ciśnienia, system musi być dobrze połączony. Przed próbą generowania raportu ze straty ciśnienia użyj Kontrolera systemu, aby określić, czy system jest dobrze połączony.

Ustawianie raportu

Po wybraniu systemów, które mają zostać dołączone, można określić ustawienia raportu.

1. Jeśli format raportu został wcześniej zapisany, w oknie dialogowym Ustawienia raportu ze straty ciśnienia można wybrać format z listy.
   Wskazówka: Aby zapisać format raportu, określ konieczne ustawienia w oknie dialogowym, a następnie kliknij przycisk Zapisz. Wprowadź nazwę formatu i kliknij przycisk OK.

   Raporty ze straty ciśnienia w kanałach/rurach mają własne formaty. Są one zapisywane w tej samej lokalizacji jako szablon domyślny.

2. Wybierz z listy dostępnych pól te, które mają być uwzględnione w raporcie.
3. Włącz lub wyłącz wyświetlanie następujących elementów:
   • Informacje o systemie
   • Ścieżka krytyczna: w programie Revit jest obliczany spadek ciśnienia dla każdej ścieżki, a ścieżka z największym spadkiem ciśnienia jest określana jako krytyczna.
   • Informacje szczegółowe o prostym segmencie według przekrojów
   • Zestawienie współczynnika stratności dotyczącego złączek i akcesoriów według przekroju
   • Informacje dotyczące zestawu pomp równoległych (tylko raport o spadku ciśnienia w rurach)
4. W razie potrzeby włącz opcję otwarcia raportu ze straty ciśnienia po jego wygenerowaniu.
5. Kliknij przycisk Generuj.
6. W oknie dialogowym Zapisz jako wprowadź nazwę pliku, wybierz rozszerzenie pliku — HTML lub CSV — i kliknij przycisk Zapisz.

Uwaga: Po wskazaniu niedostępnej niezależnej metody obliczeń wartość straty ciśnienia będzie wyświetlana jako nieobliczona.
